怎么利用solidworks圓弧工具畫草圖練習

瀏覽:180日期:2023-11-18 11:27:21
下面給大家介紹的是怎么利用solidworks圓弧工具畫草圖練習的方法,使用圓工具還有圓弧,直線與智能工具來完成,具體畫法步驟如下:

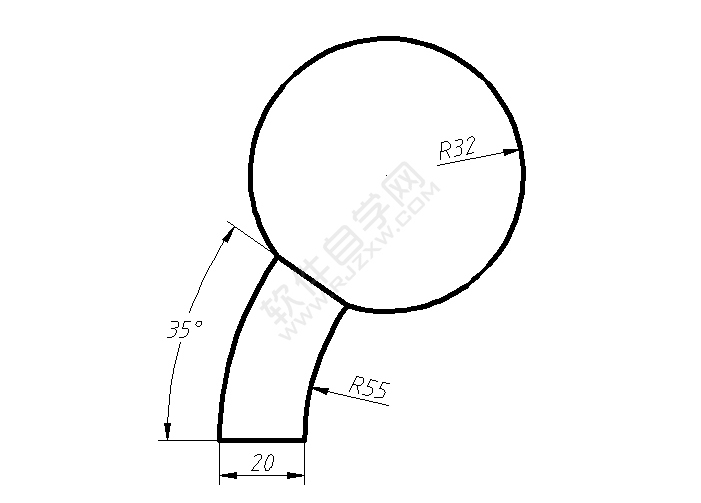

1、先看看SW草圖。

怎么利用solidworks圓弧工具畫草圖練習

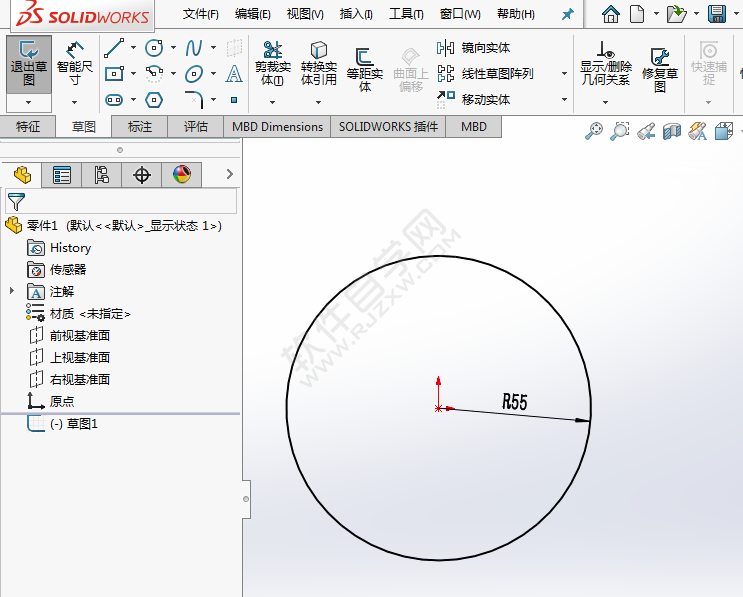

2、點擊圓工具,繪制一個R55的圓,效果如下:

怎么利用solidworks圓弧工具畫草圖練習

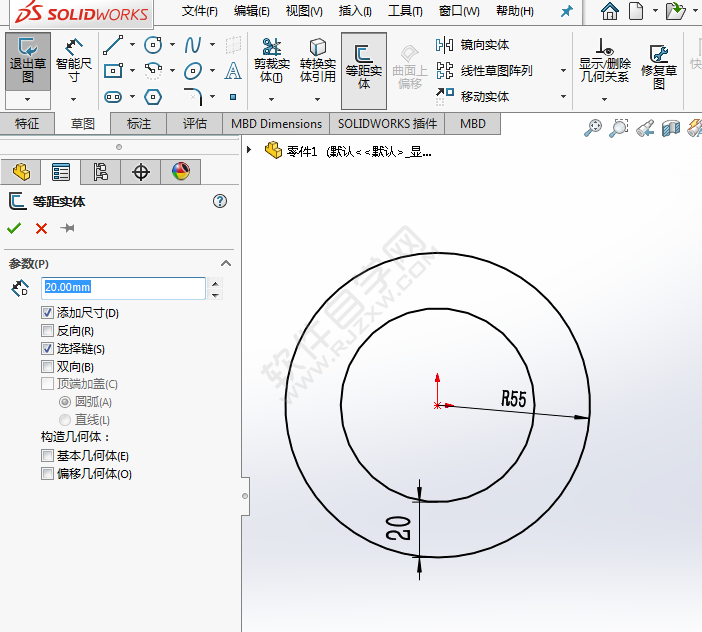

3、然后再使用等距實體工具,設置參數20mm,偏移一個圓形。

怎么利用solidworks圓弧工具畫草圖練習

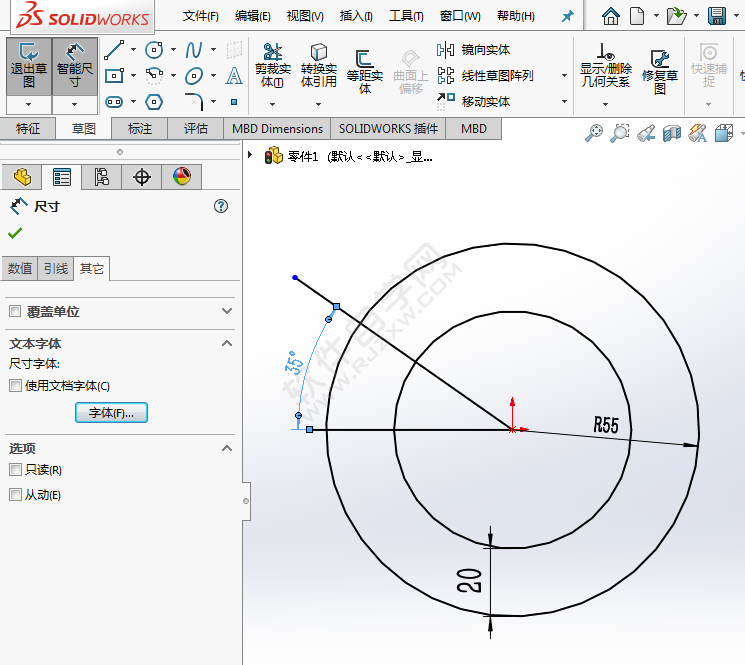

4、然后再使用直線工具,繪制二條直線出來,效果如下:

怎么利用solidworks圓弧工具畫草圖練習

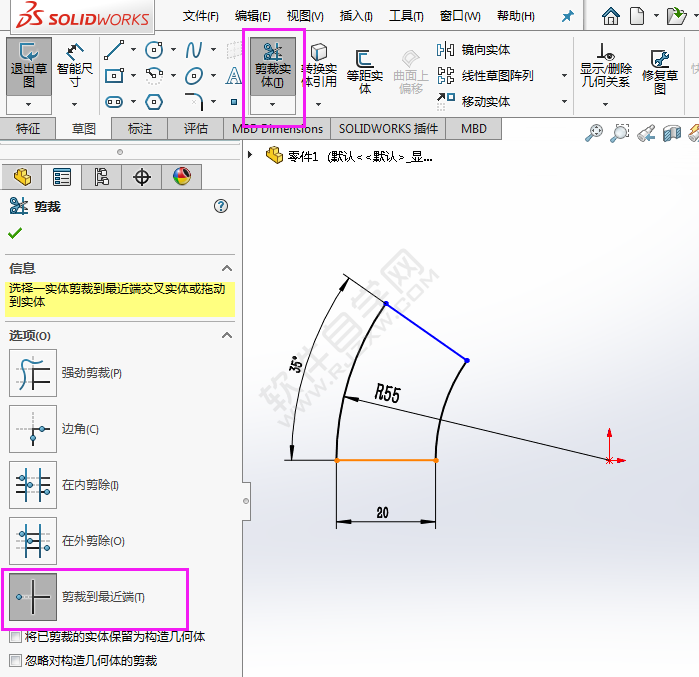

5、然后再點擊剪裁實體工具,修剪不要的部分。

怎么利用solidworks圓弧工具畫草圖練習

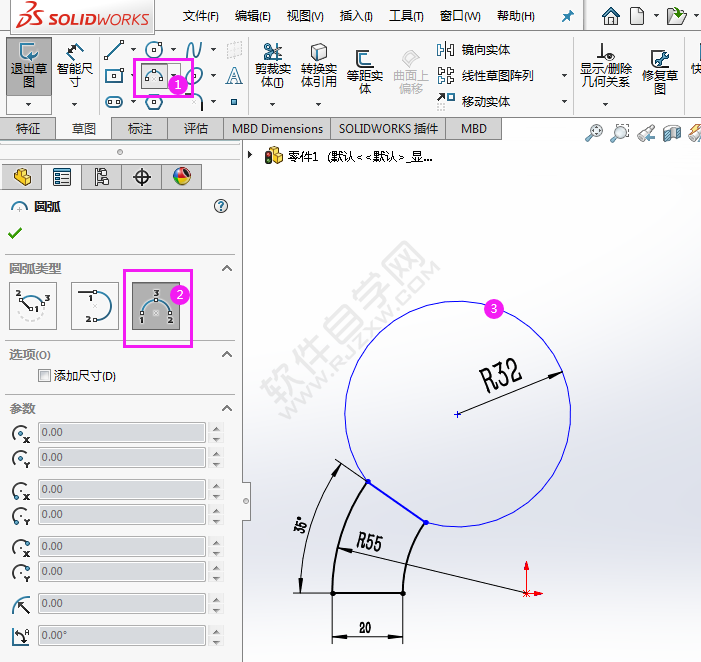

6、然后再使用圓弧工具,繪制一個R32的圓弧出來。效果如下:

怎么利用solidworks圓弧工具畫草圖練習

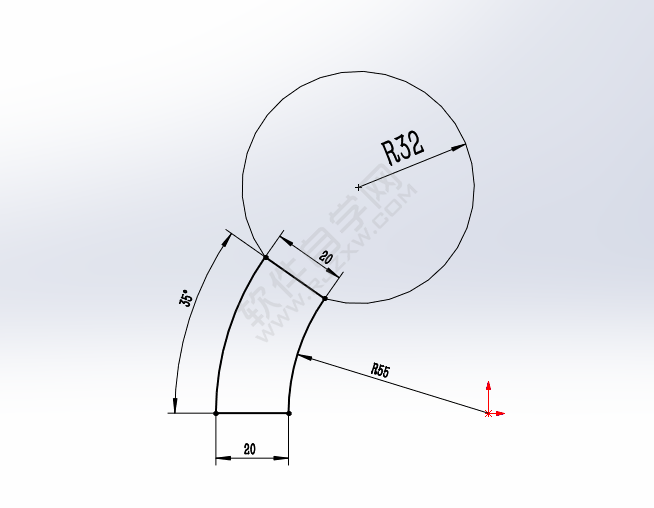

7、然后再進行標注一下,效果如下:

怎么利用solidworks圓弧工具畫草圖練習

以上就是怎么利用solidworks圓弧工具畫草圖練習,希望大家喜歡,請繼續關注好吧啦網。
