用solidworks怎么畫相切圓草圖平面圖

瀏覽:204日期:2023-11-18 11:48:41
下面給大家介紹的是用solidworks怎么畫相切圓草圖平面圖的方法,具體畫法操作步驟如下:

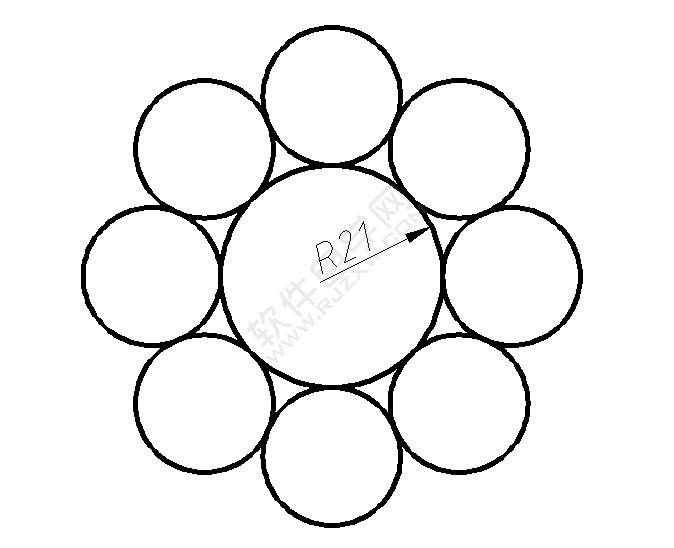

1、先看看草圖平面,效果如下:

用solidworks怎么畫相切圓草圖平面圖

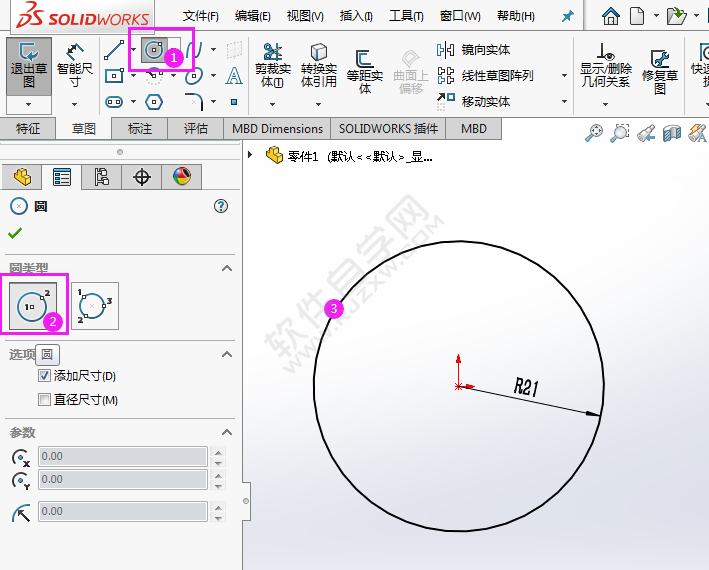

2、點擊圓形,繪制一個R21的圓,效果如下:

用solidworks怎么畫相切圓草圖平面圖

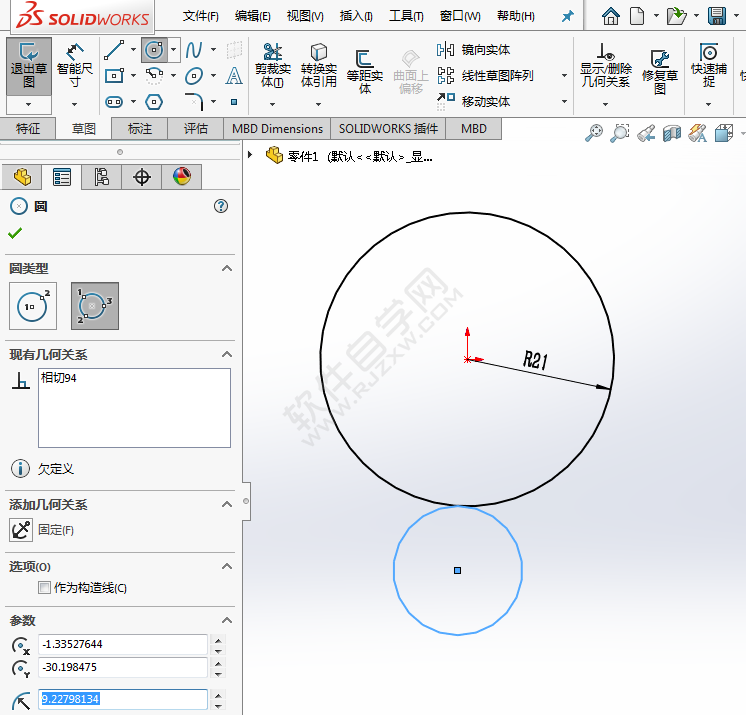

3、然后再繪制周邊圓,大小隨便都可以。

用solidworks怎么畫相切圓草圖平面圖

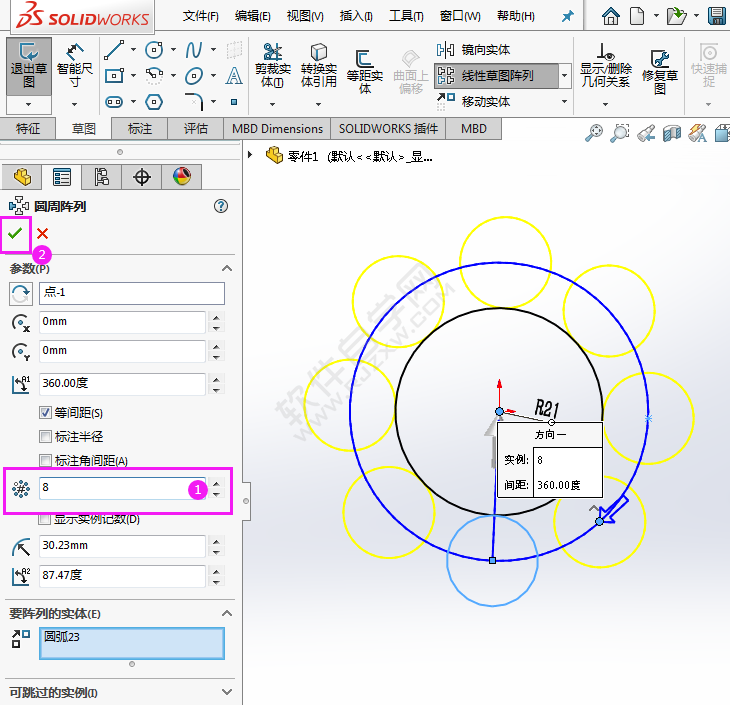

4、然后再進行周圓陣列,數量為8個,效果如下:

用solidworks怎么畫相切圓草圖平面圖

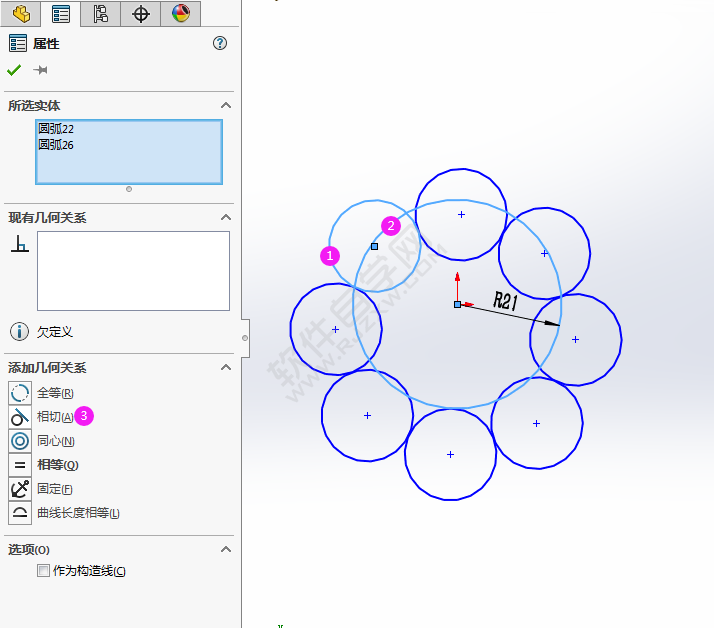

5、然后選中兩小圓,點擊相切。效果如下:

用solidworks怎么畫相切圓草圖平面圖

6、然后選中小圓與大圓,點擊相切,每個小圓都與大圓進行相切。效果如下:

用solidworks怎么畫相切圓草圖平面圖

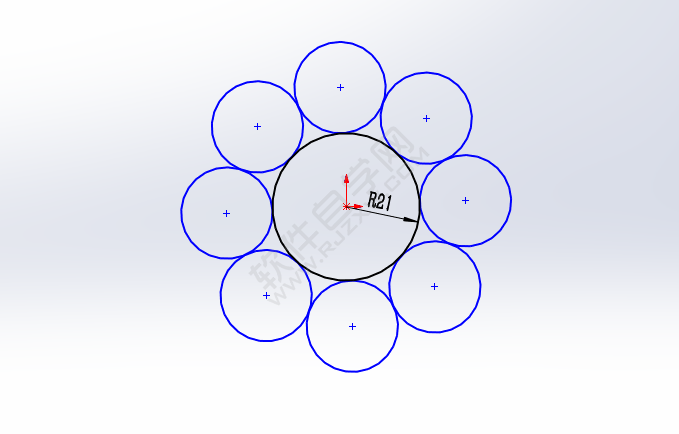

7、這樣就完成了相切圓草圖平面圖。

用solidworks怎么畫相切圓草圖平面圖

以上就是用solidworks怎么畫相切圓草圖平面圖,希望大家喜歡,請繼續關注好吧啦網。
