solidworks三維建模步驟練習

瀏覽:152日期:2024-03-07 15:22:40
下面給大家介紹的是solidworks三維建模步驟與方法,喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

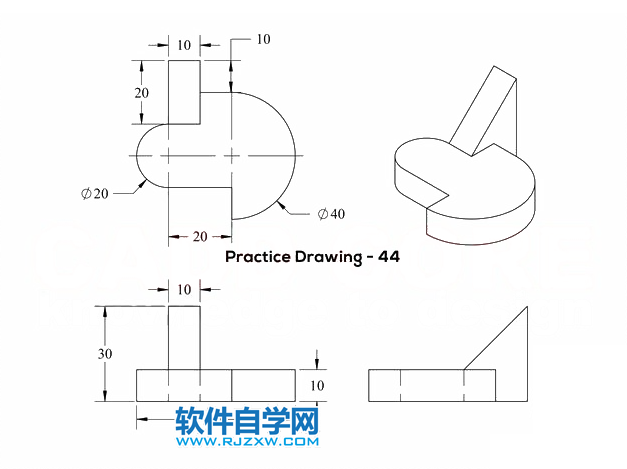

實體平面效果圖如下:

solidworks三維建模步驟練習

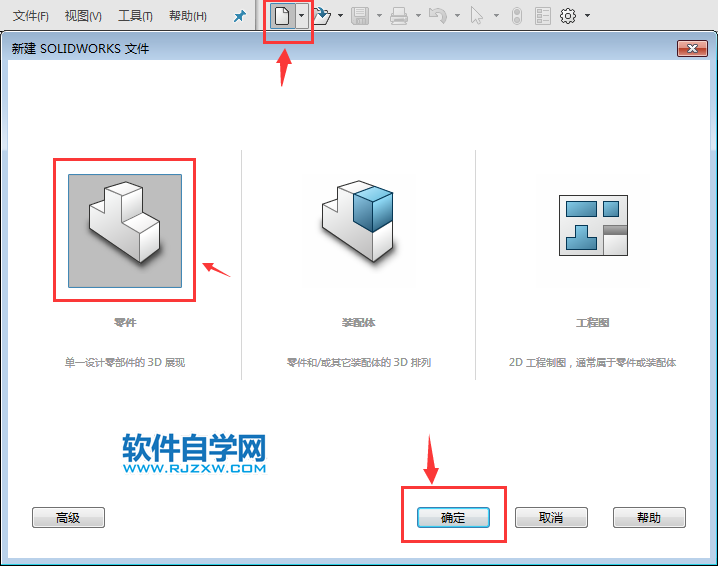

1、打開solidworks2016軟件,點擊新建--零件--確定。

solidworks三維建模步驟練習

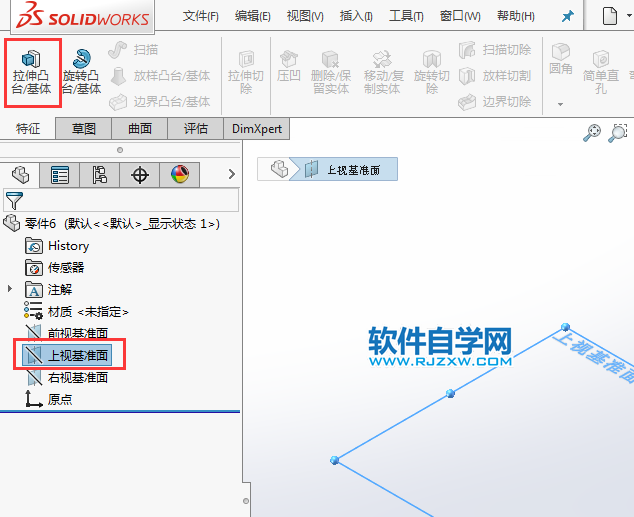

2、點擊上視基準面--拉伸凸臺/基體。效果如下:

solidworks三維建模步驟練習

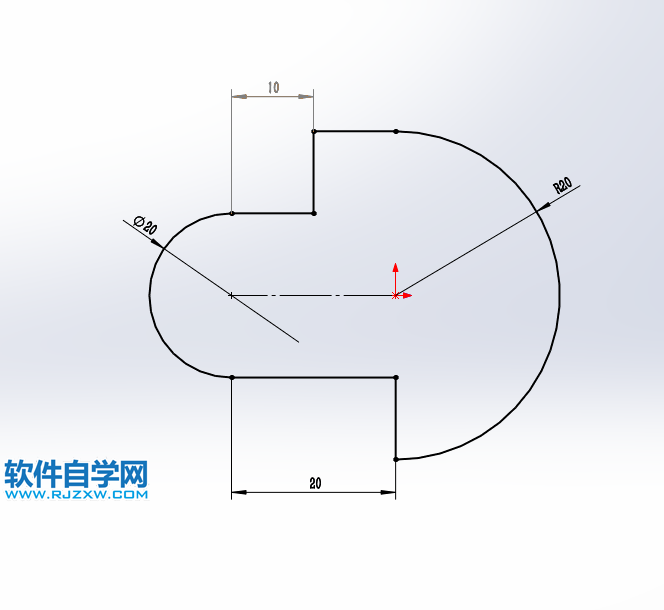

3、在上視基準面,繪制下面的草圖出來,效果如下:

solidworks三維建模步驟練習

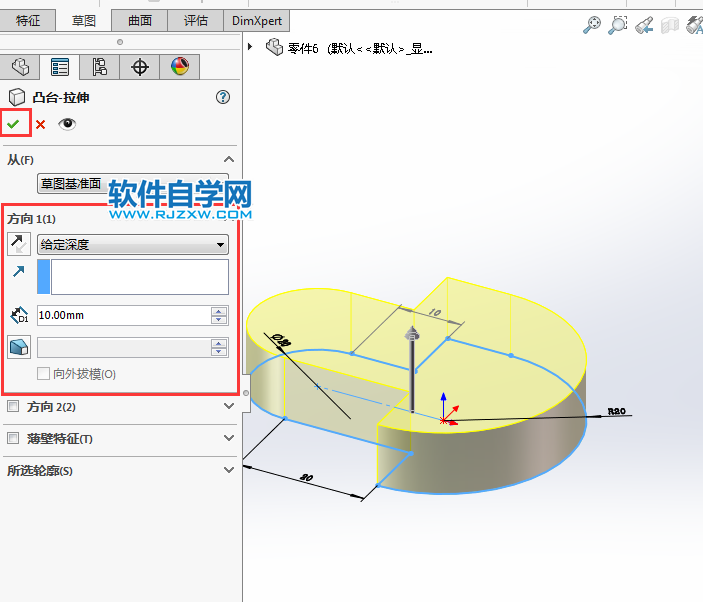

4、然后轉入凸臺--拉伸,設置給定深度為10mm。效果如下:

solidworks三維建模步驟練習

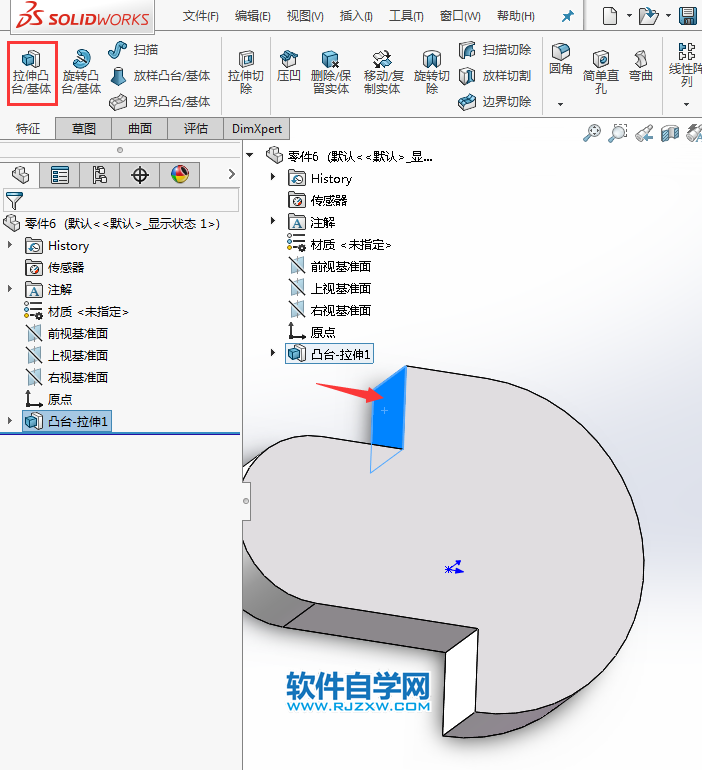

5、然后點擊實體面,效果如下:

solidworks三維建模步驟練習

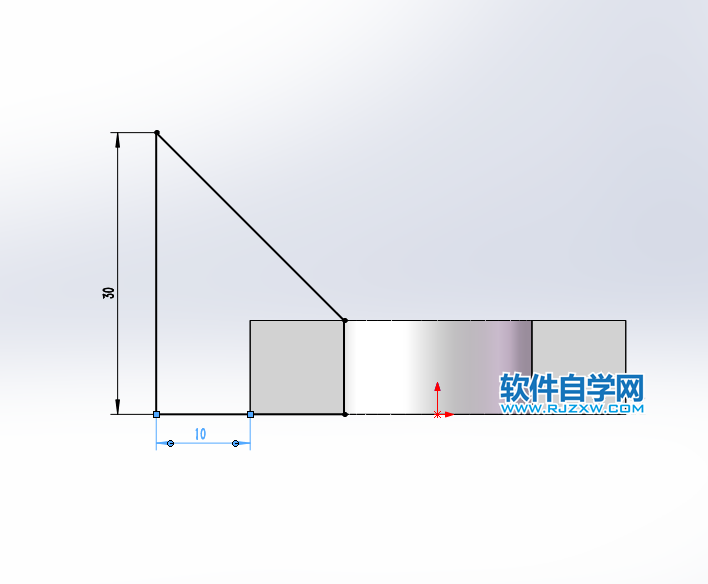

6、然后按ctrl+3鍵,繪制下面的草圖出來,效果如下:

solidworks三維建模步驟練習

7、然后轉入凸臺-拉伸設置,給定深度:10mm。

solidworks三維建模步驟練習

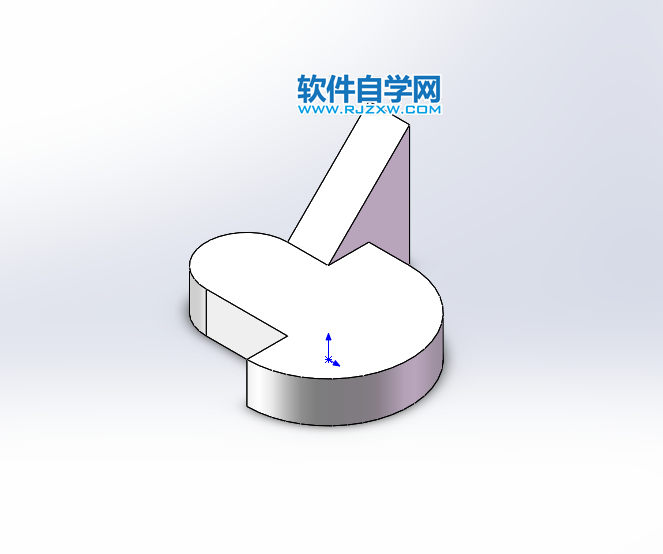

8、這樣就完成了實倒的練習。

solidworks三維建模步驟練習

以上就是solidworks三維建模步驟練習,希望大家喜歡,請繼續關注好吧啦網。
