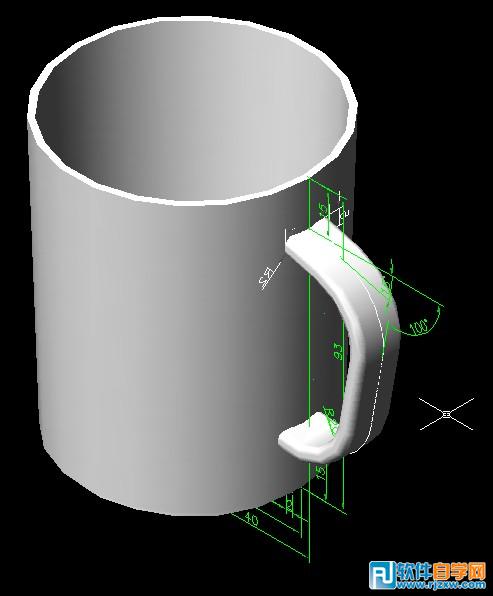

效果圖：

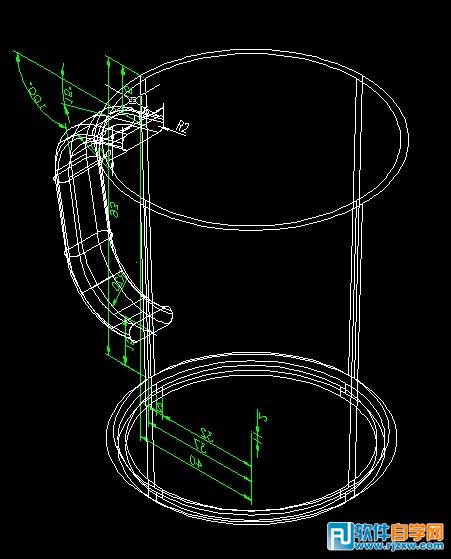

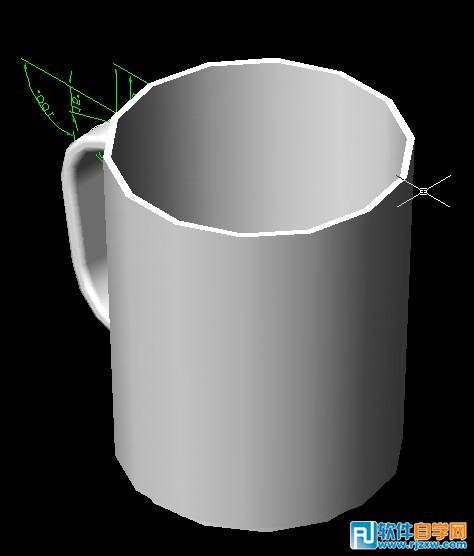

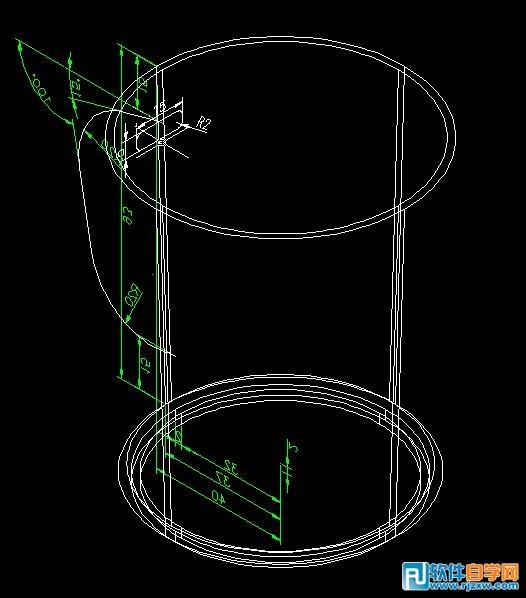

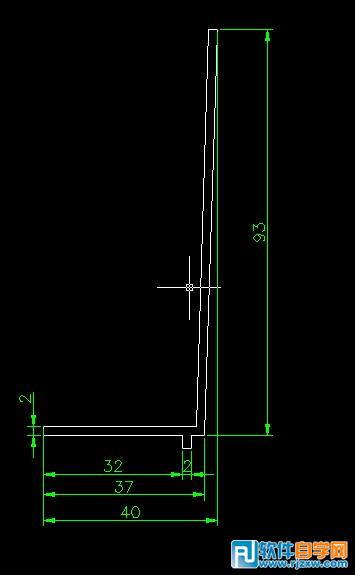

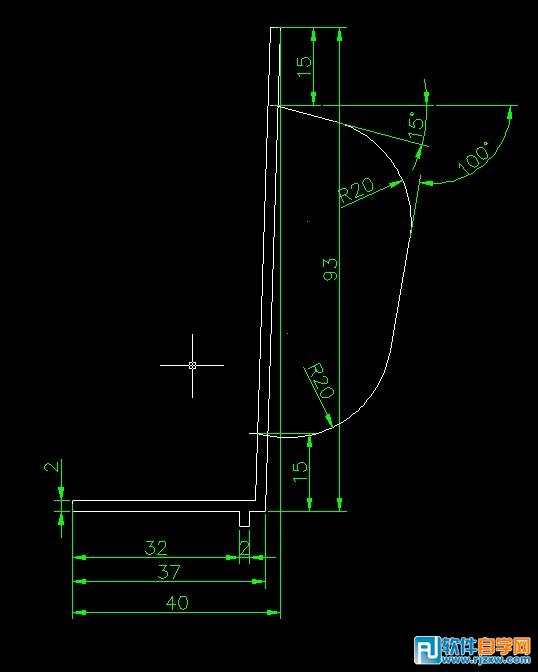

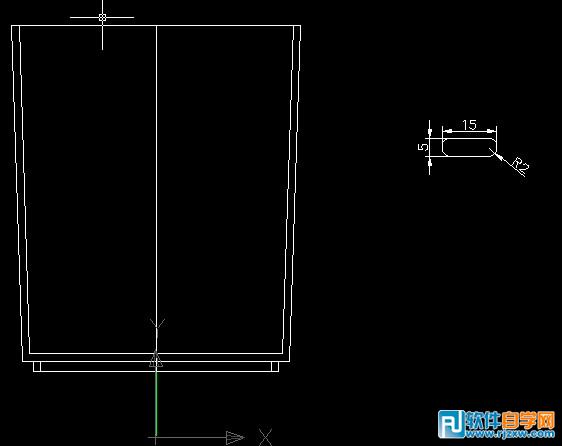

第一步：點擊視圖菜單---三維視圖----右視圖中，繪制平面圖，如圖1 第二步：在同一個視圖下，繪制出手柄路徑線。如圖2 第三步：把杯子大身的平面，用REG面域命令形成面，并用REV命令旋轉(zhuǎn)成實體，然后點擊視菜單-三維視圖---主視圖，繪制手柄的厚度面，如圖： 第四步：點擊視圖菜單--三維視圖----西南等軸測，手柄厚度面與手柄路徑線放在一起，如圖： 第五步：用EXT拉伸命令里面的P路徑模式，沿手柄跟徑拉伸。如圖： 最后一步：點擊視圖菜單---著色----體差色，就OK了，如圖： 以上就是用CAD繪制水杯效果教程，希望大家喜歡，請繼續(xù)關注好吧啦網(wǎng)。
