在Proe5.0中PTC對工程圖模塊進行徹底革新，例如：下拉菜單變成導航菜單、增加繪圖樹功能、草繪圖元可增加剖面線、草繪陣列、實際尺寸注解等。本文將為您逐一介紹這些Proe5.0新功能。

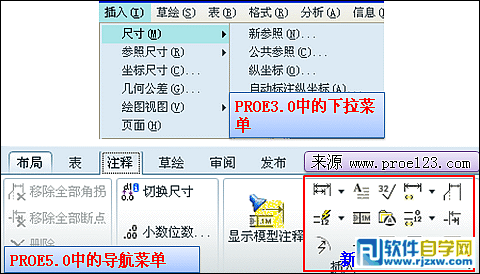

1）下拉菜單全部改成了導航菜單并且很多命令都增加了圖標，更加形象效率更高，如圖1。

圖1

2）增加了繪圖樹功能，每個圖元包括尺寸、注釋等都繪圖樹中都有體現，如圖2。

圖2

3）草繪的封閉圖元也可增加“剖面線/填充”了，如圖3。

圖3

4）在導航菜單中增加選擇過濾功能，例如切換到草繪導航菜單中鼠標將無法點選到尺寸圖元。

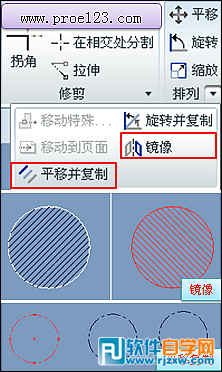

5）增加草繪排列功能，排列方式可以是：旋轉并復制、鏡像、平移并復制，效果如圖4。

圖4

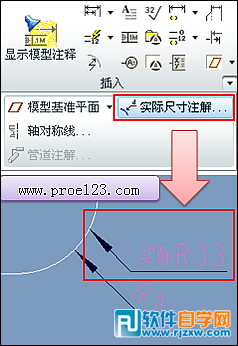

6）增加了實際尺寸注解功能，如果把“實際”兩個字刪除就實現了圓角尺寸水平放置的功能，如圖5。

圖5
