在CAD的學習中，最近遇到CAD初學者提出的一個問題，就是cad矩形中心線怎么畫，為了解決這個問題，下面給CAD初學者寫了一篇關于cad矩形中心線怎么創建的方法。希望能幫助到大家解決這個問題。

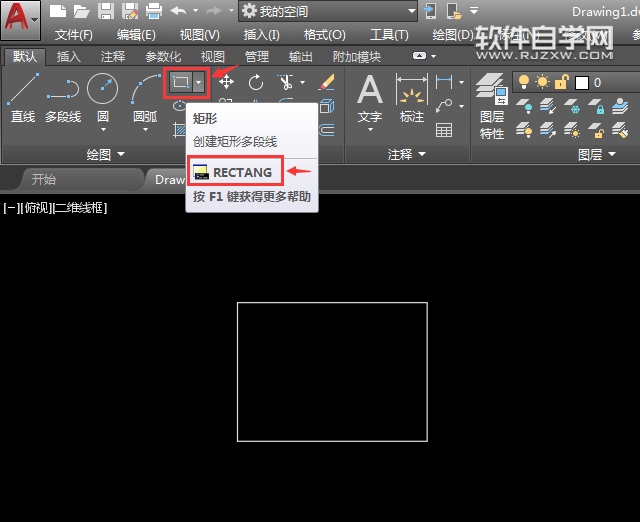

第1步、打開AUTOCAD2019軟件，點擊矩形工具或是輸入RECTANG矩形命令后，空格進行繪制一個矩形出來。

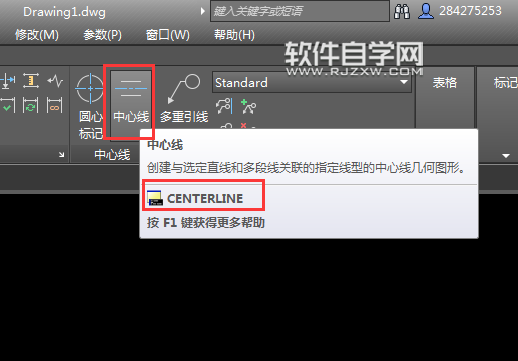

第2步、如果給矩形設置中心線呢。那就點擊注釋里面的中心線，或是輸入CENTERLINE中心線命令空格。

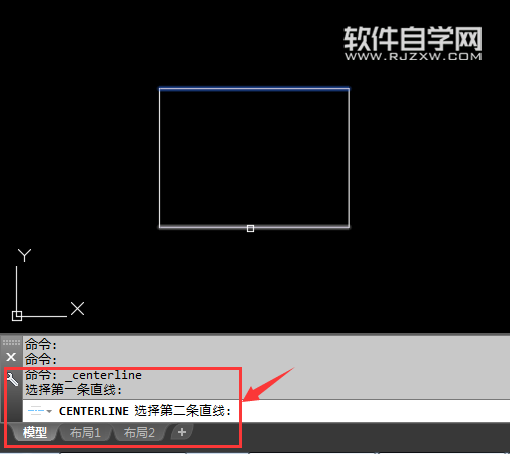

第3步、然后就可以選擇矩形的上面這個直線后，再選擇矩形的下面這個直線后。水平中心就出來了。

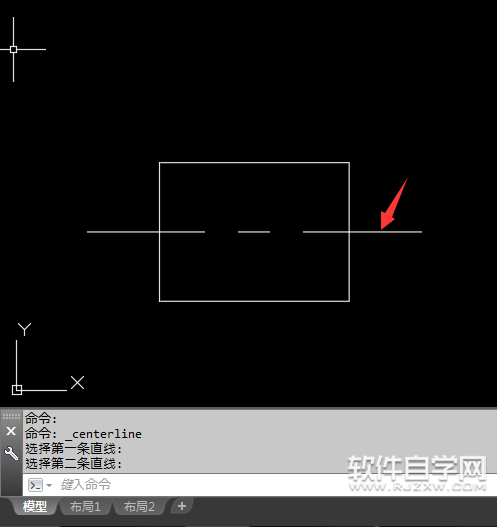

第4步、設置好后，矩形就創建了水平中心線哦。

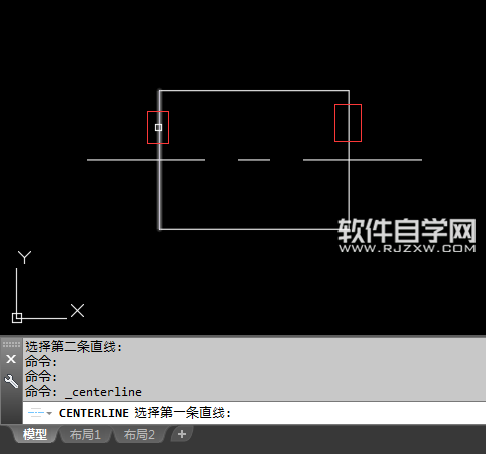

第5步、同樣的方法，如果要設置垂直水平線；那就選兩邊的直線，然后空格。

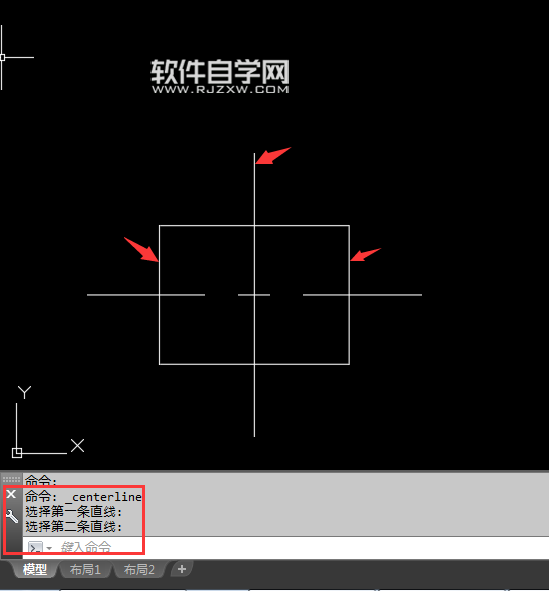

第6步、這樣也就創建的矩形的垂直中心線出來。效果如下：

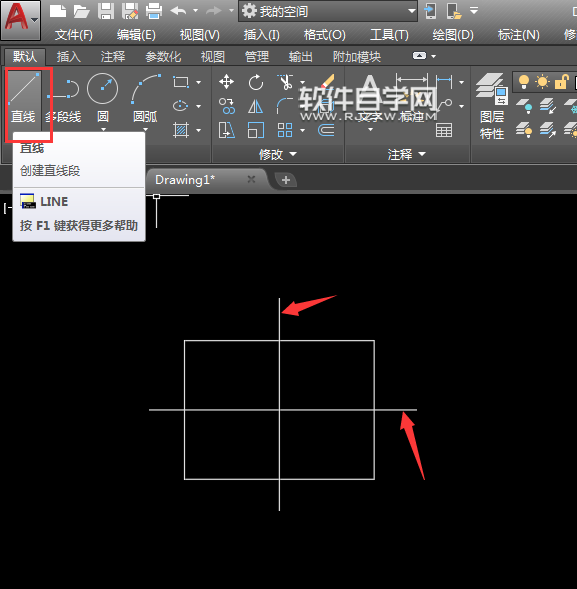

第7步、使用直線工具，或是輸入LINE直線命令。以矩形為中心。繪制二條直線出來。效果如下：

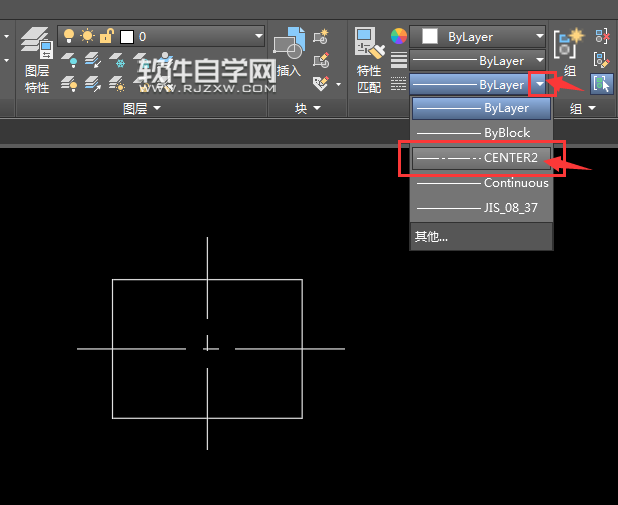

第8步、然后再把繪制的直線。點擊特性里面的線型。設置虛線效果。這樣中心線也創建好了。

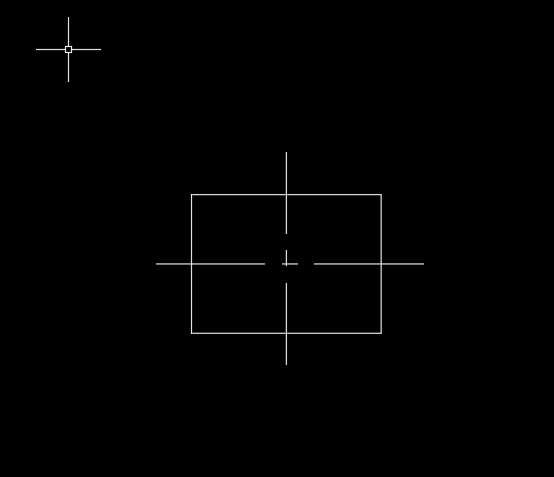

第9步、這樣設置好的效果是不是也很簡單。

以上是介紹cad矩形中心線怎么畫的二種方法，希望能幫助到CAD初學者。想了解更多CAD初學入門教程，請關注好吧啦網學習。

以上就是cad矩形中心線怎么畫，希望大家喜歡，請繼續關注好吧啦網。
