解決CAD標注尺寸界線被隱藏的問題

瀏覽:163日期:2023-12-12 10:35:15
在學習CAD過程中,新手學習CAD標注時,常常亂設置的問題因起尺寸界線不現顯出來的問題。為了解決CAD標注尺寸界線被隱藏的問題,下面寫篇教程給大家分享一下。希望能幫助到大家。

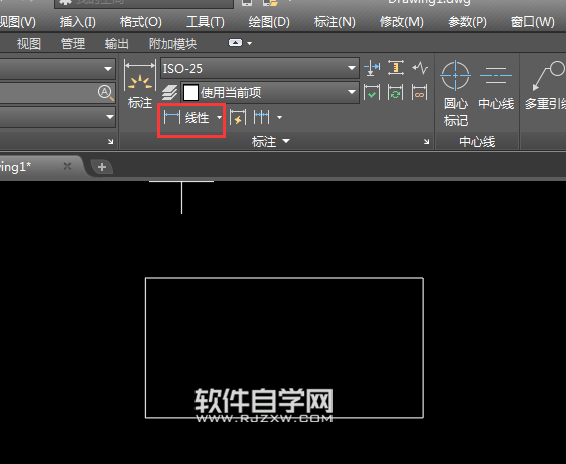

第1步、打開CAD2019軟件,使用矩形工具繪制一個矩形出來,點擊線性。

解決CAD標注尺寸界線被隱藏的問題

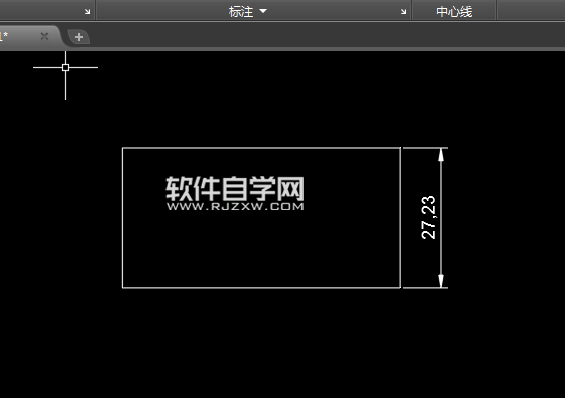

第2步、然后進行標注,這時如果標注出來的尺寸出來后,如果發現下面尺寸沒有尺寸界線效果,要怎么處理呢。

解決CAD標注尺寸界線被隱藏的問題

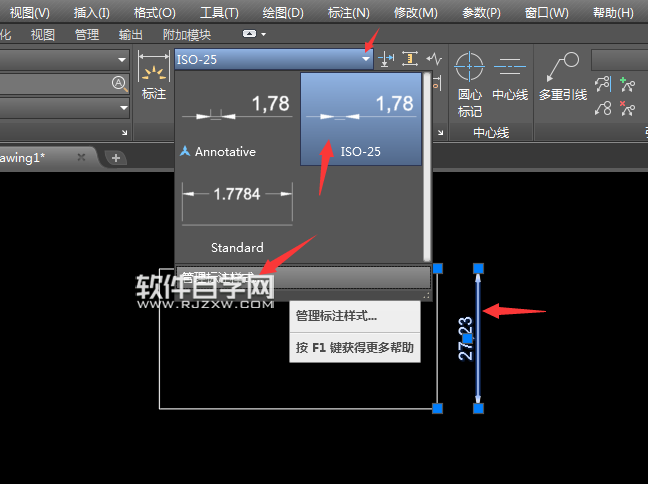

第3步、選中標注尺寸,點擊管理標注樣式,進入修改樣式。

解決CAD標注尺寸界線被隱藏的問題

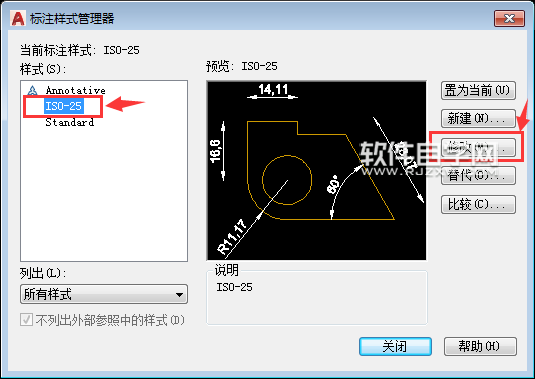

第4步、進入標注樣式管理器,選中使用的樣式,點擊修改。

解決CAD標注尺寸界線被隱藏的問題

第5步、進入修改標注樣式ISO-25面板,選中線選項。然后在尺寸界線就會發現隱藏的尺寸界線1與尺寸界線2前面打勾了哦。

解決CAD標注尺寸界線被隱藏的問題

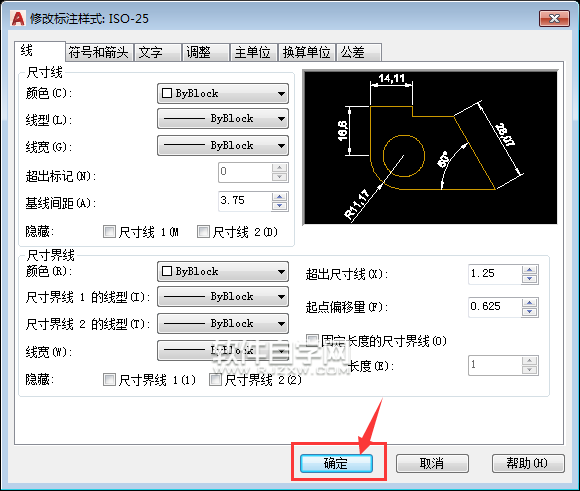

第6步、打勾后,就說明尺寸線被隱藏了。這時你只要把前面的勾取消就好了。點擊確定。

解決CAD標注尺寸界線被隱藏的問題

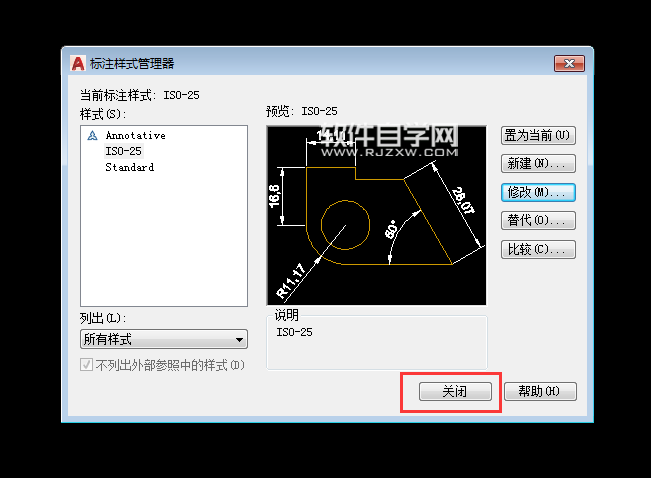

第7步、設置好后,就要點擊關閉標注樣式管理器。

解決CAD標注尺寸界線被隱藏的問題

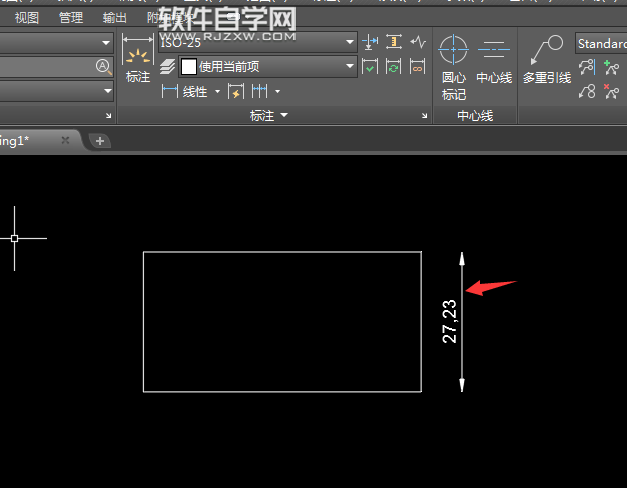

第8步、這樣標注的標注尺寸界線就顯現出來了。過程是不是很簡單啊。

解決CAD標注尺寸界線被隱藏的問題

以上就是解決CAD標注尺寸界線被隱藏的問題。喜歡的朋友可以一起來關注好吧啦網學習更多的CAD初學入門教程。

以上就是解決CAD標注尺寸界線被隱藏的問題,希望大家喜歡,請繼續關注好吧啦網。
