下面給大家介紹的是solidworks拉伸凸臺與切除繪制零件的方法與步驟，喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

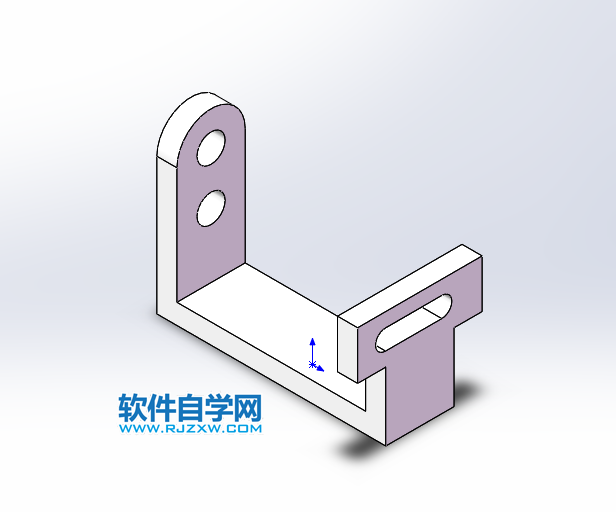

實體零件效果圖：

1、打開solidworks2016軟件，點擊新建零件，點擊草圖繪制。

2、然后選中前視圖基準面，效果如下：

3、然后在前視基準面，繪制下面的草圖出來。效果如下：

4、然后進入特征，點擊拉伸凸臺/基體，設置兩側對稱，厚度為17mm，點擊勾確定。

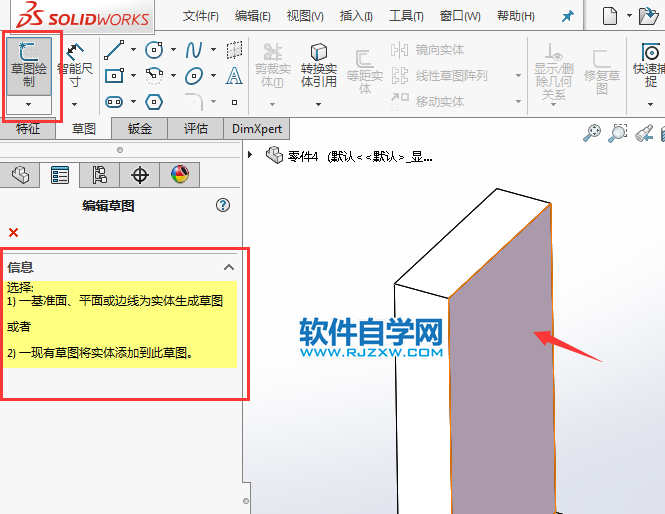

5、然后再繪制草圖，選擇面，效果如下：

以上就是solidworks拉伸凸臺與切除繪制零件，希望大家喜歡，請繼續關注好吧啦網。
