solidworks倒角的方法

瀏覽:193日期:2023-12-04 14:14:08
下面給大家介紹的是solidworks倒角的方法與步驟,喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

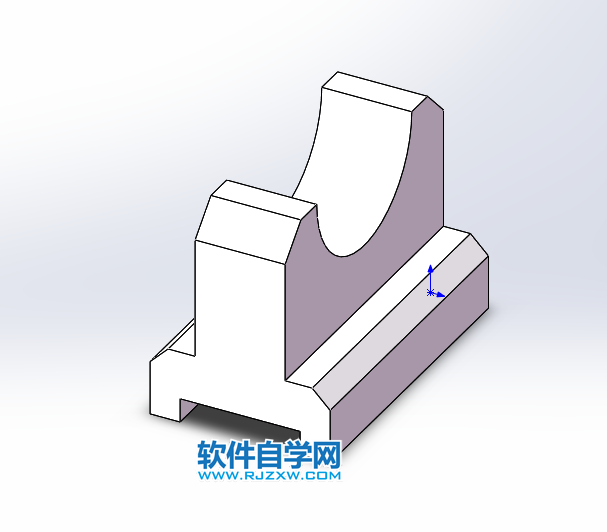

零件實例效果圖:

solidworks倒角的方法

1、打開solidworks軟件,點擊新建零件,點擊確定。

solidworks倒角的方法

2、點擊拉伸凸臺/基體,選中一個基準面,在這里我們選擇前視基準面。效果如下:

solidworks倒角的方法

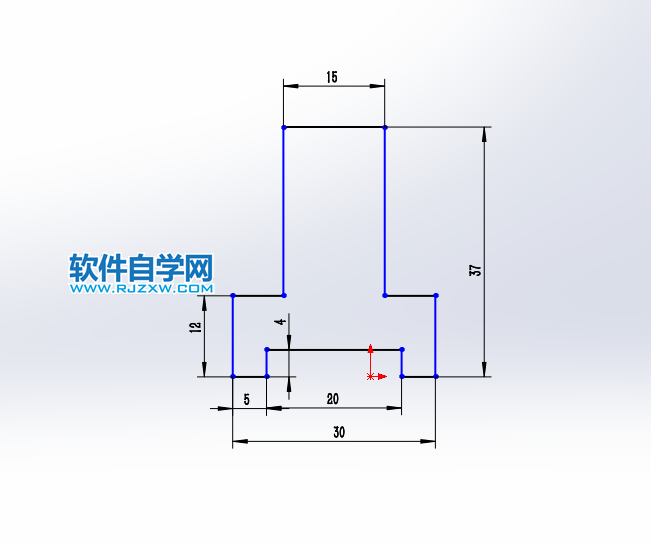

3、然后進行前視基準面繪制下面的尺寸草圖出來。

solidworks倒角的方法

4、繪制好草圖后,退出草圖,進入凸臺拉伸設置。這里面我們設置50mm厚度。

solidworks倒角的方法

5、然后再點擊拉伸切除,選中要繪制草圖的面。如下:

solidworks倒角的方法

6、然后繪制一個直徑為30的圓形出來,效果如下:

solidworks倒角的方法

7、然后設置拉伸的厚度為完全貫穿模式,點擊綠色勾確定。就切除了。

solidworks倒角的方法

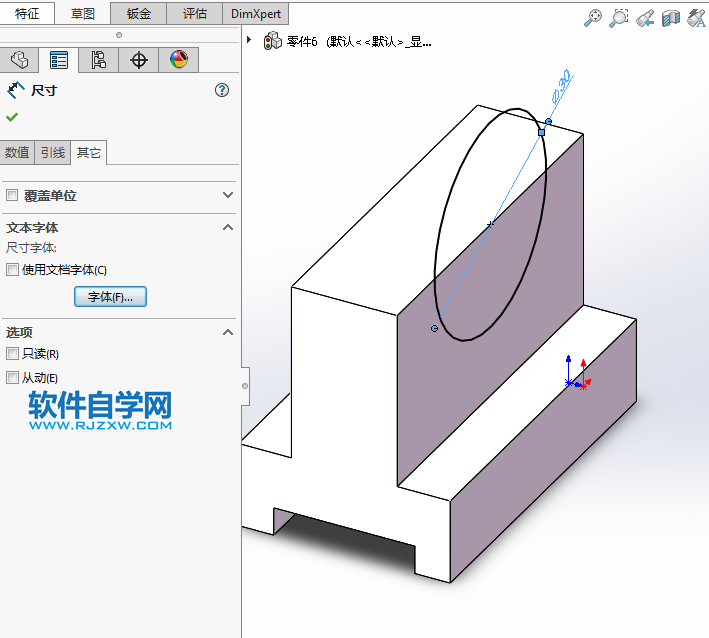

8、然后點擊倒角功能,選擇要倒角的邊,設置距離5mm與角度45度。

solidworks倒角的方法

9、然后選擇要倒的邊,設置角度45度,邊距為3mm。

solidworks倒角的方法

效果如下:

solidworks倒角的方法

以上就是solidworks倒角的方法,希望大家喜歡,請繼續關注好吧啦網。
