solidworks利用掃描輕松做管道

瀏覽:148日期:2023-12-04 14:11:40
下面給大家介紹的是solidworks利用掃描輕松做管道的方法與步驟,喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

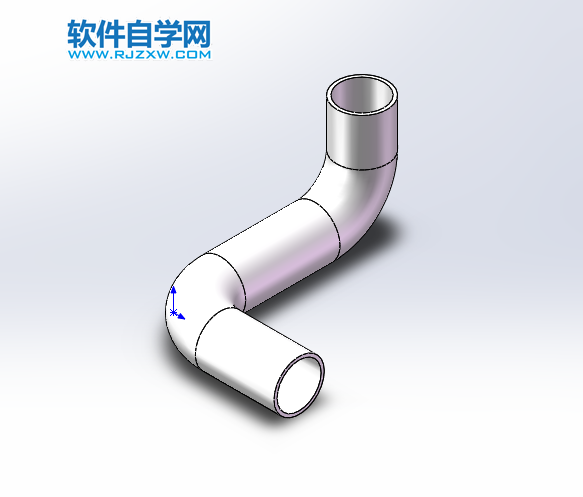

管道效果圖:

solidworks利用掃描輕松做管道

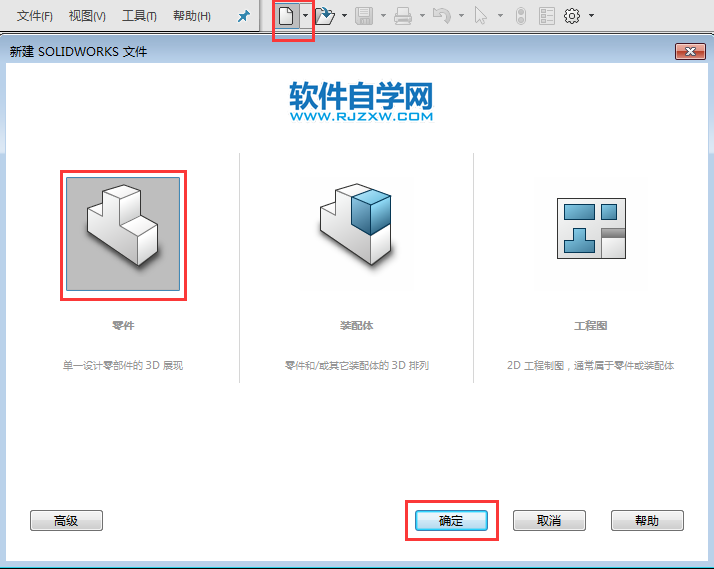

1、打開solidworks軟件,點擊新建,點擊零件,點擊確定。

solidworks利用掃描輕松做管道

2、點擊草圖繪制里面的3D草圖,

solidworks利用掃描輕松做管道

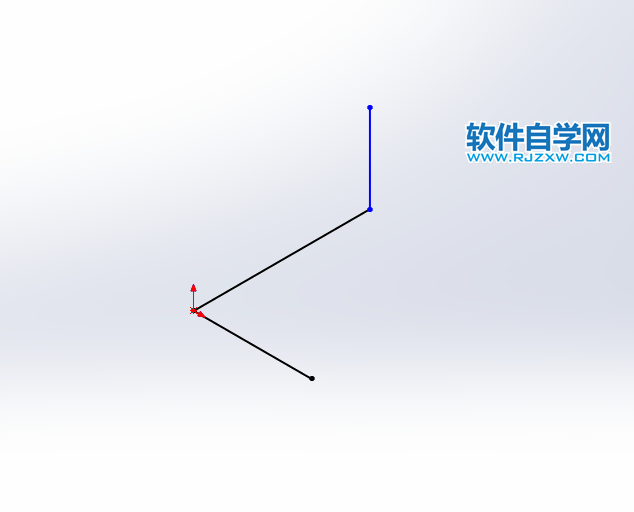

3、然后使用直線工具,繪制X,Y,Z方向三條直線出來,X為40mm,Y為60mm,Z為30mm。

solidworks利用掃描輕松做管道

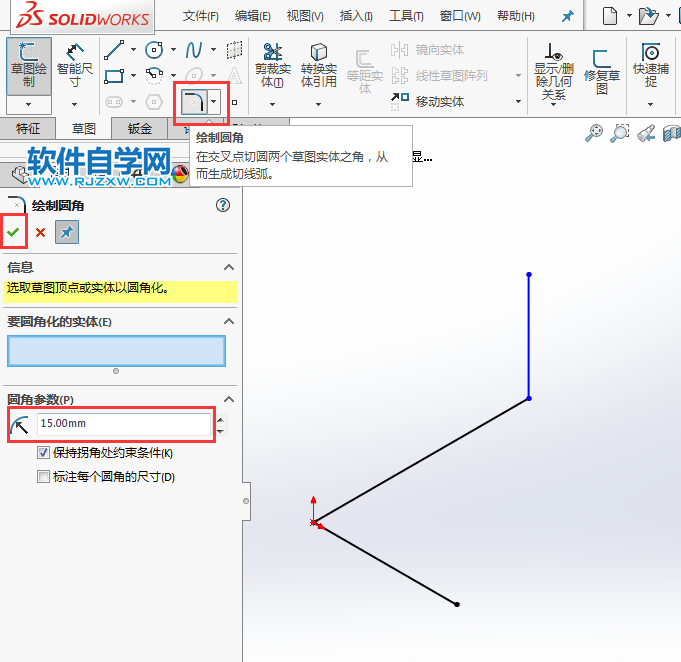

4、然后使用倒圓角處理,圓角參數為15mm。

solidworks利用掃描輕松做管道

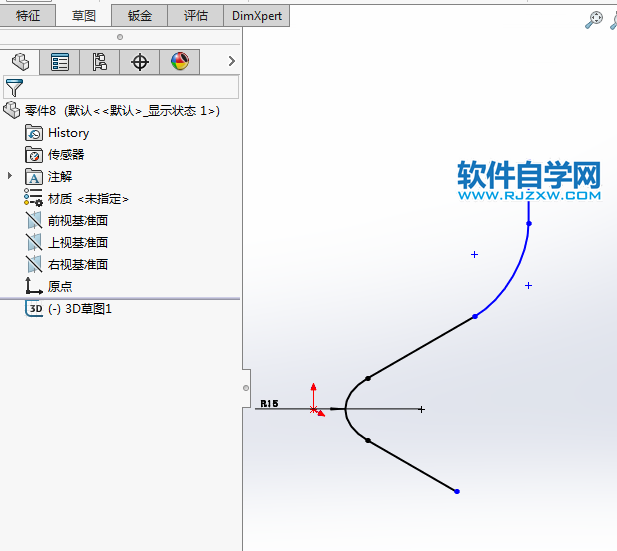

5、然后給三條直線進行倒圓角處理,效果如下:

solidworks利用掃描輕松做管道

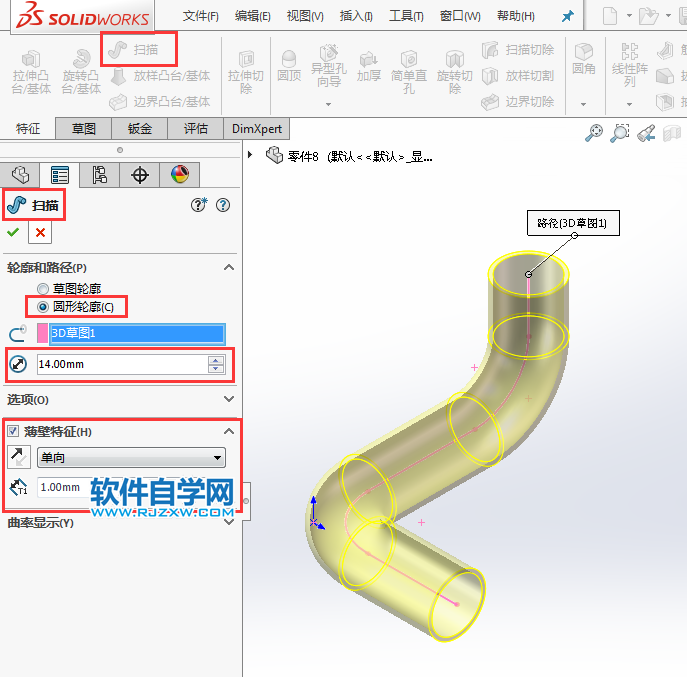

6、繪制好后,退出草圖,點擊特征里面的掃描。選中草圖,選圓心輪廓,路徑選草圖,半徑設置為14mm,薄壁特征單向,距離設置:1mm。

solidworks利用掃描輕松做管道

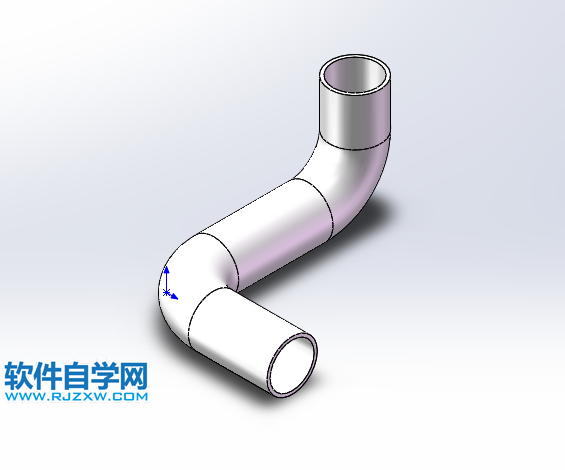

7、管道效果就出來了。

solidworks利用掃描輕松做管道

以上就是solidworks利用掃描輕松做管道,希望大家喜歡,請繼續關注好吧啦網。
