下面給大家介紹的是ai繪制CAD圖形，具體操作步驟如下：

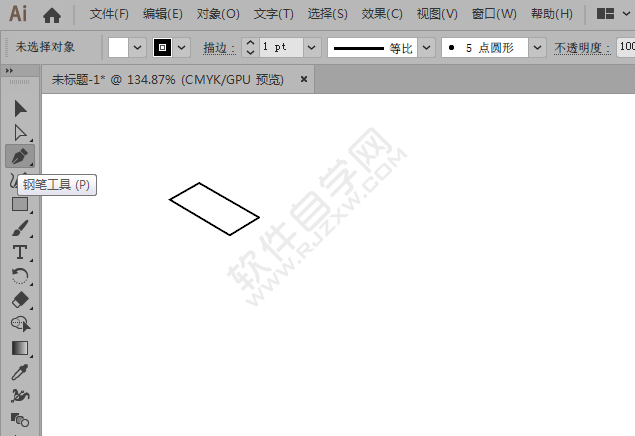

1、打開AI軟件，使用鋼筆工具，繪制下面矩形出來。

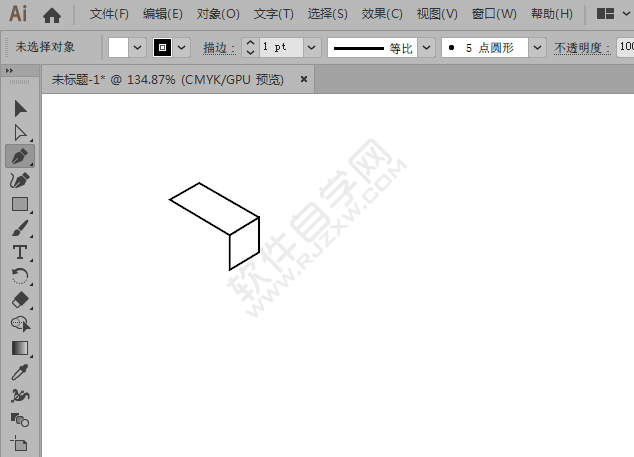

2、同樣的方法，繪制下面的矩形出來。

3、然后再繪制下一個矩形。效果如下：

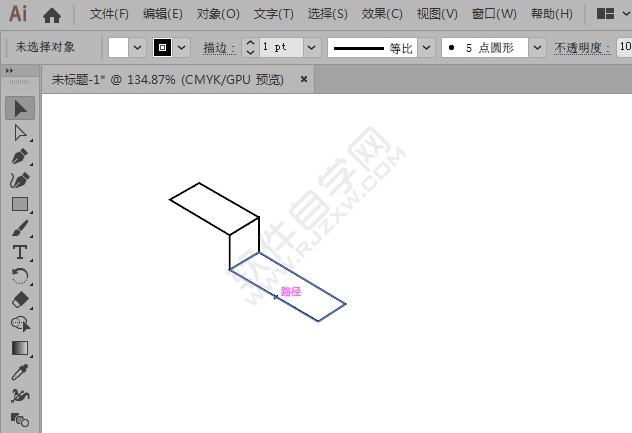

4、同樣的方法，繪制下面的斜面。效果如下：

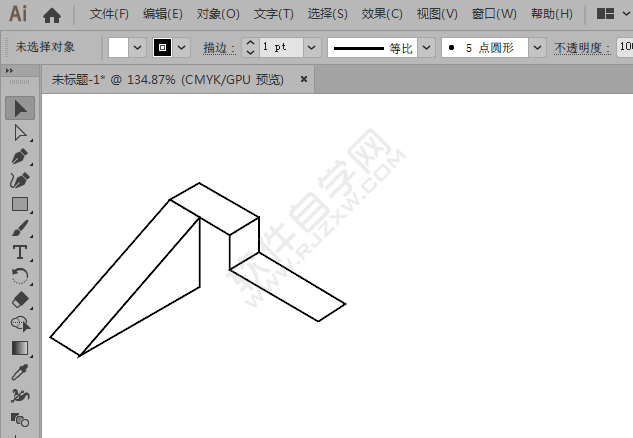

5、再繪制三角形。

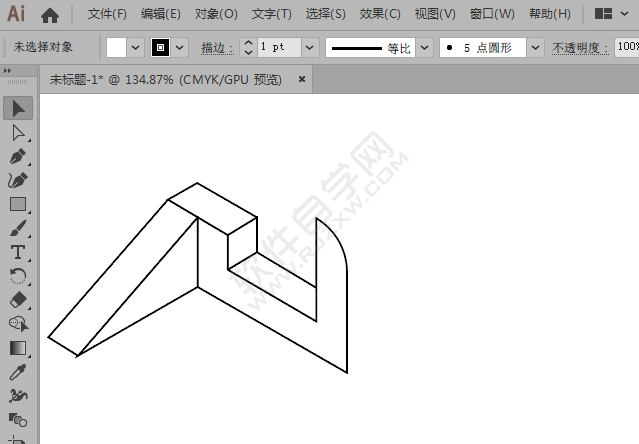

6、再繪制另一個。效果如下：

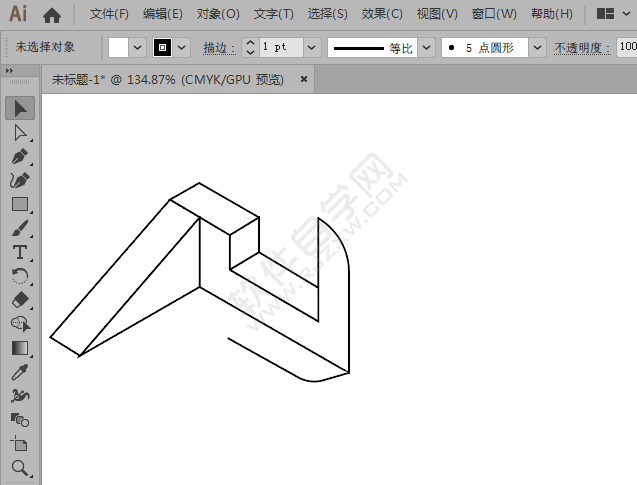

7、然后再繪制下面的折彎，效果如下：

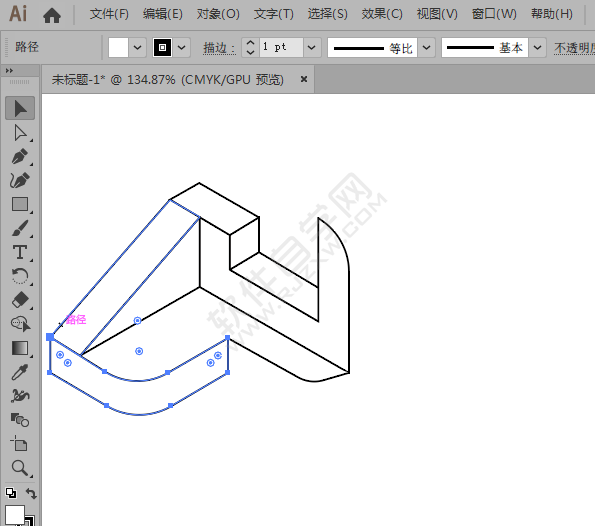

8、同樣的方法，進行倒角圓處理。

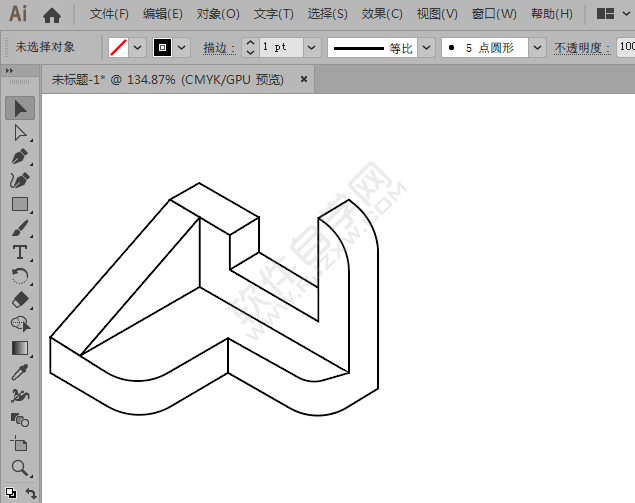

9、最后完成下面的部分，效果如下：

以上就是ai繪制CAD圖形，希望大家喜歡，請繼續(xù)關(guān)注好吧啦網(wǎng)。
