SolidWorks曲別針零件的做題步驟

瀏覽:153日期:2023-12-02 11:28:32
下面給大家介紹的是SolidWorks曲別針零件的做題步驟,具體操作步驟如下:

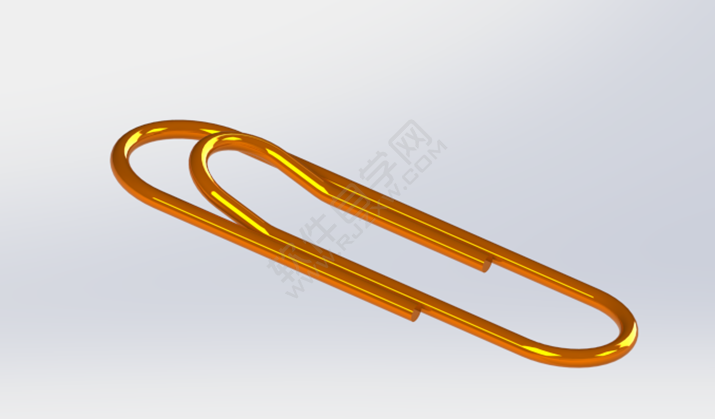

1、SolidWorks建模練習之曲別針效果圖。

SolidWorks曲別針零件的做題步驟

SolidWorks建模練習之曲別針建模步驟:

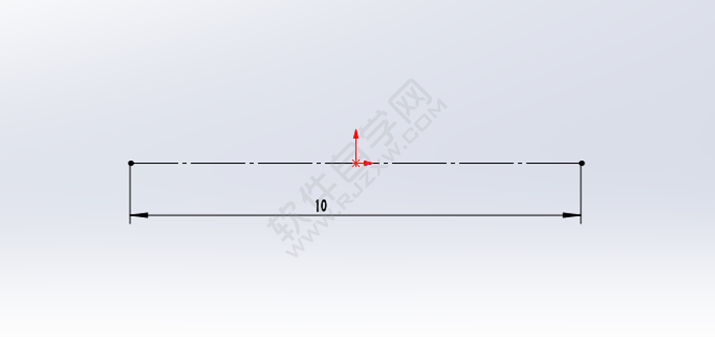

2、打開SolidWorks,新建零件,然后在上視基準面繪制草圖。

SolidWorks曲別針零件的做題步驟

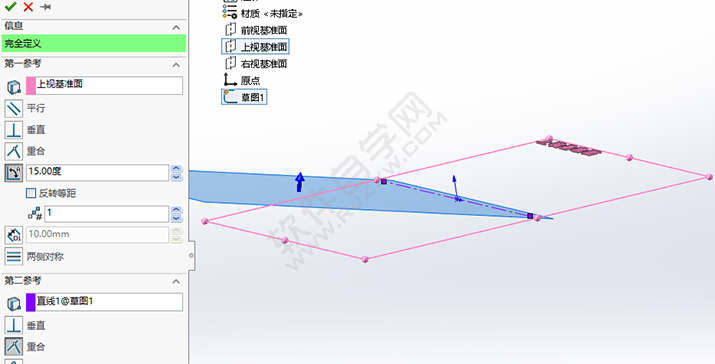

3、特征-新建基準面-夾角15度。

SolidWorks曲別針零件的做題步驟

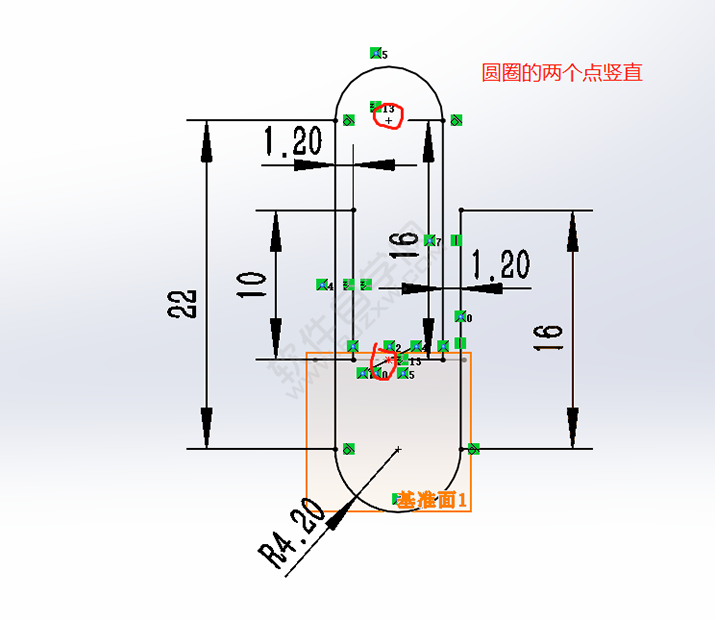

4、重要的一步,選中上視基準面,然后點擊3D草圖,然后進行繪制如下圖所示的草圖:

SolidWorks曲別針零件的做題步驟

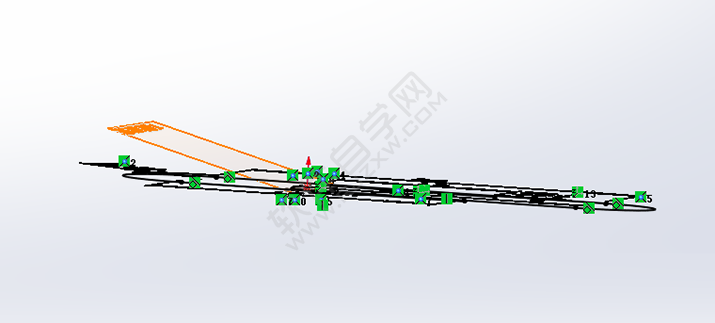

5、效果:(轉一下給大家看一下,上面的草圖整個在上視基準面上繪制的)。

SolidWorks曲別針零件的做題步驟

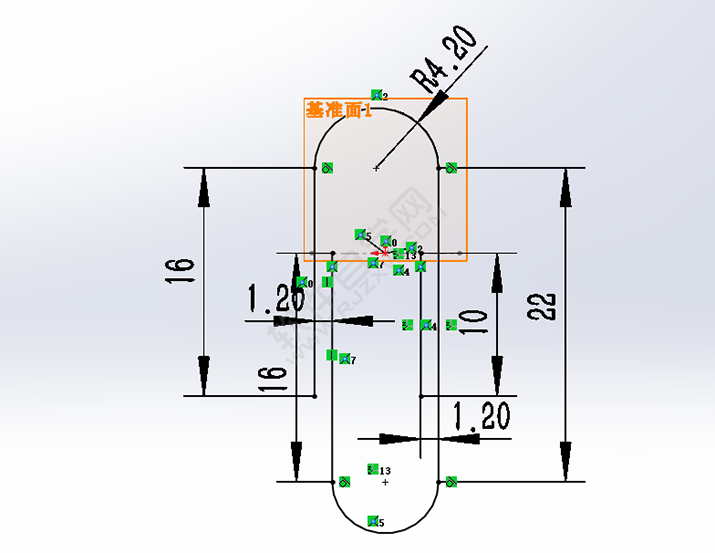

6、重要!點擊第2步當中我們新建的基準面,然后正視于,如下圖所示:

SolidWorks曲別針零件的做題步驟

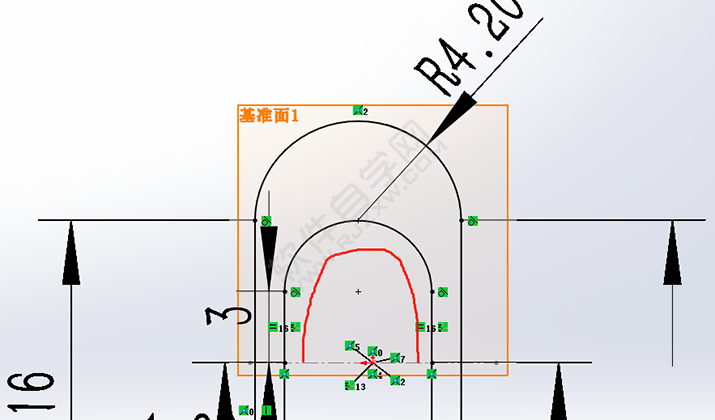

7、繼續繪制草圖(注意現在畫的草圖是在基準面1上的,而不是在上視基準面奧)。

SolidWorks曲別針零件的做題步驟

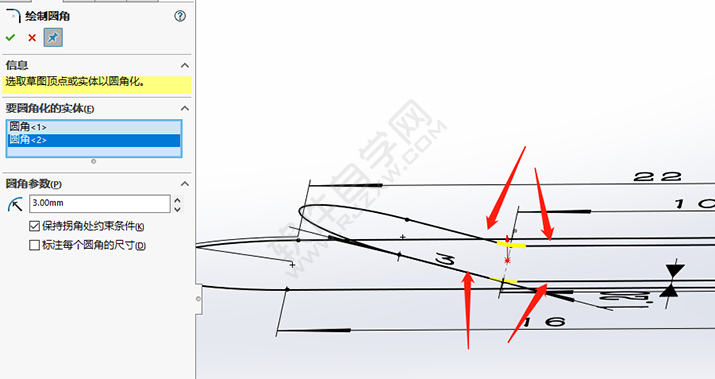

8、點擊圓角命令。

SolidWorks曲別針零件的做題步驟

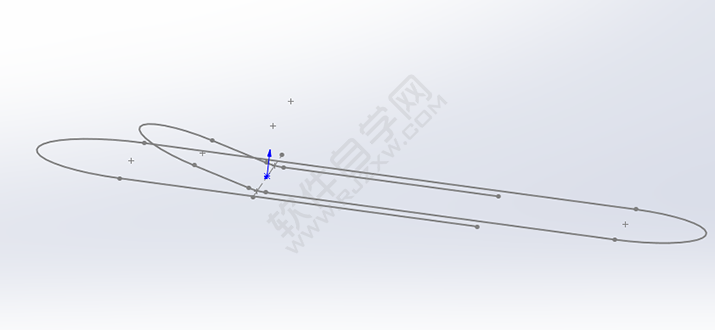

9、3D草圖完成后的效果。

SolidWorks曲別針零件的做題步驟

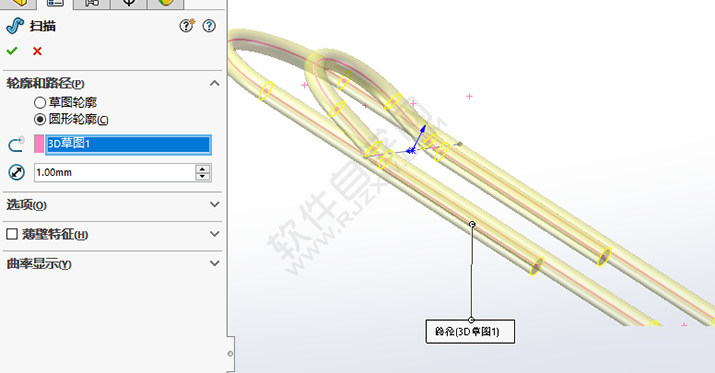

10、特征-掃描-直徑1。

SolidWorks曲別針零件的做題步驟

11、完成。

SolidWorks曲別針零件的做題步驟

以上就是SolidWorks曲別針零件的做題步驟,希望大家喜歡,請繼續關注好吧啦網。
