CAD倒角差集實體練習

瀏覽:146日期:2023-11-29 17:52:53
下面給大家介紹的是CAD倒角差集實體練習的方法與步驟,喜歡的朋友可以一起來關注好吧啦網學習更多的CAD教程。

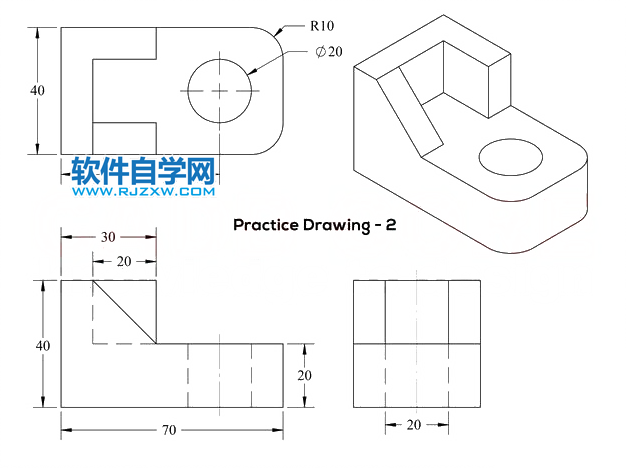

1、看看圖片效果如下:

CAD倒角差集實體練習

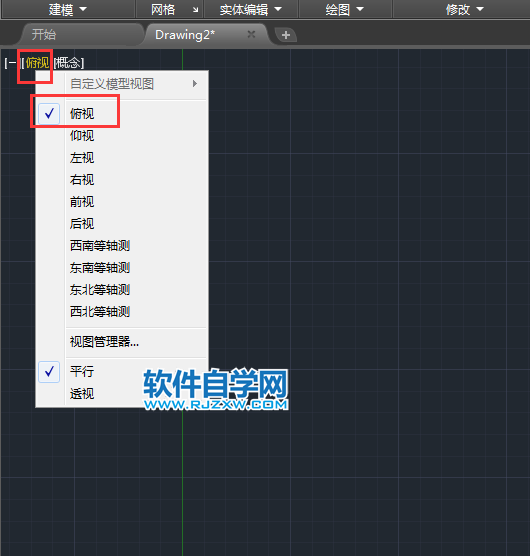

2、點擊俯視圖,效果如下:

CAD倒角差集實體練習

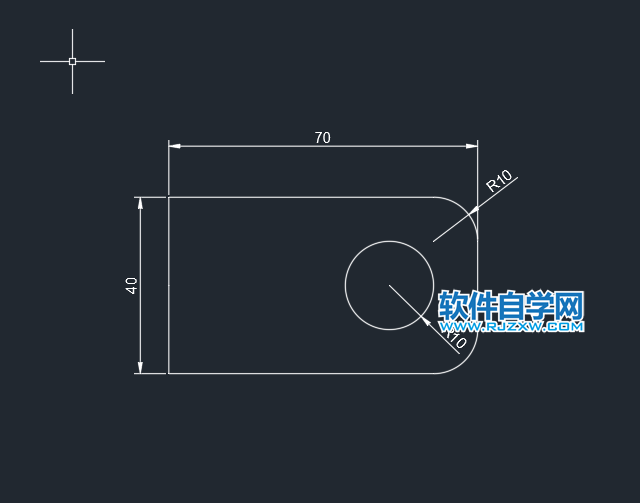

3、然后繪制下面的尺寸圖出來,效果如下:

CAD倒角差集實體練習

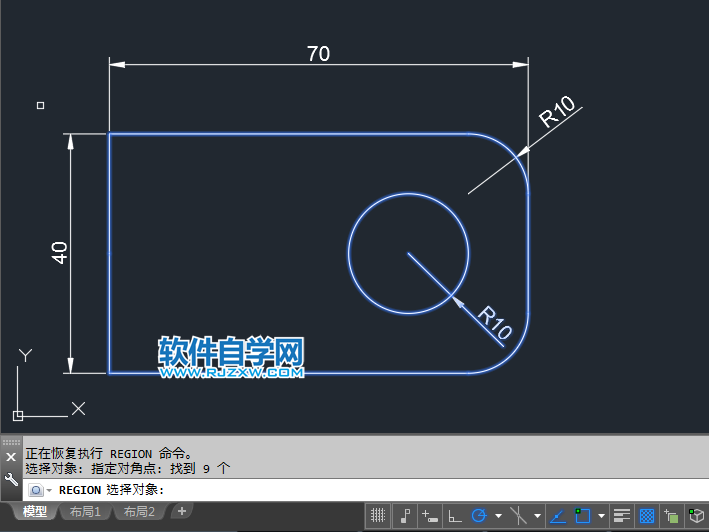

4、然后選中所有對象,進行面域,效果如下:

CAD倒角差集實體練習

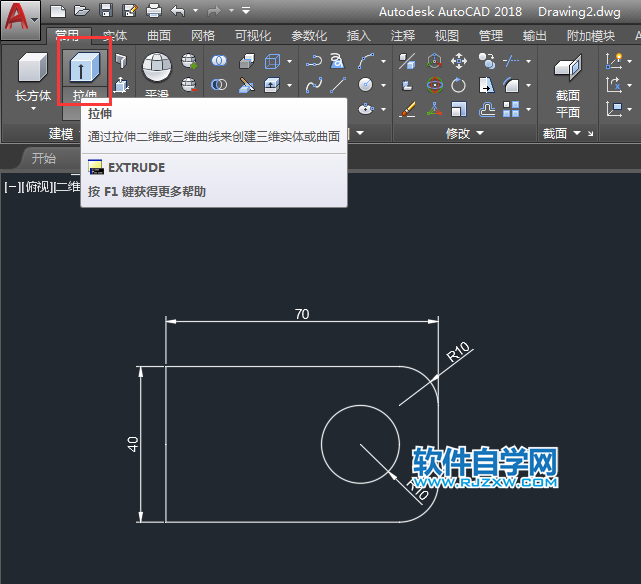

5、然后再選中所有對象進行拉伸對象,效果如下:

CAD倒角差集實體練習

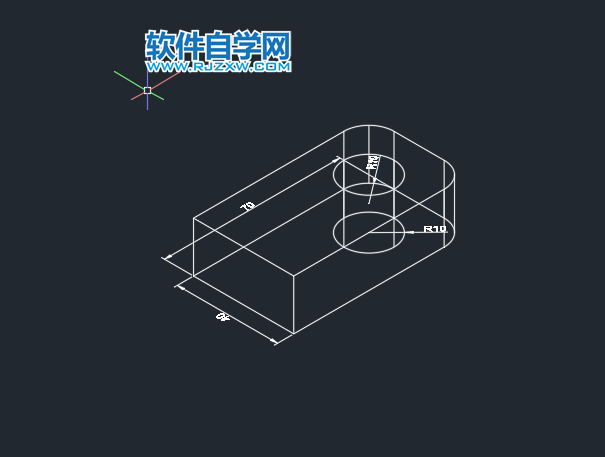

6、拉伸厚度20mm,效果如下:

CAD倒角差集實體練習

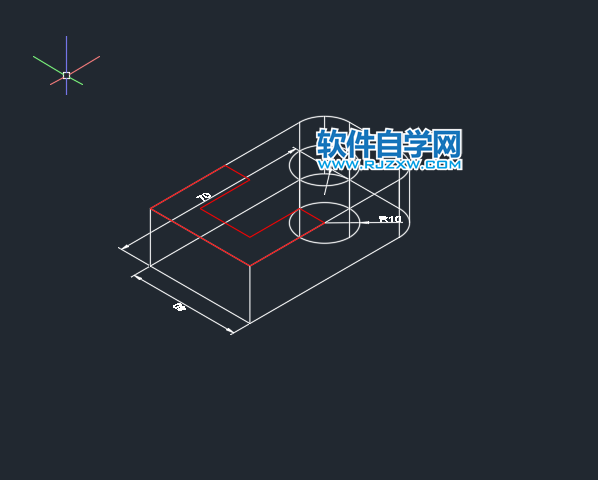

7、然后再繪制下面紅色外面出來,效果如下:

CAD倒角差集實體練習

8、然后再用REG進行面域,效果如下:

CAD倒角差集實體練習

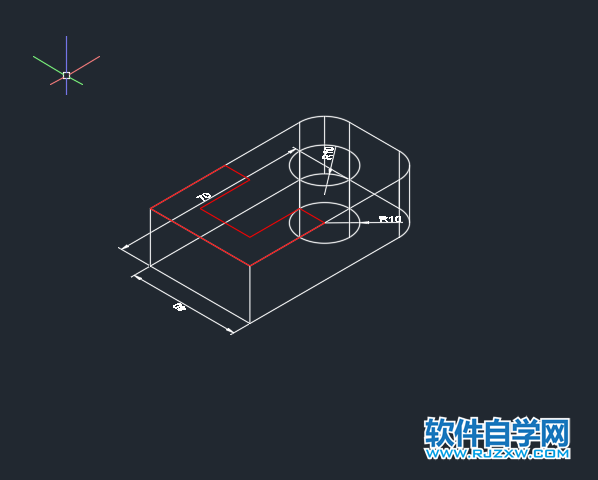

9、還是一樣拉伸高度20mm,效果如下:

CAD倒角差集實體練習

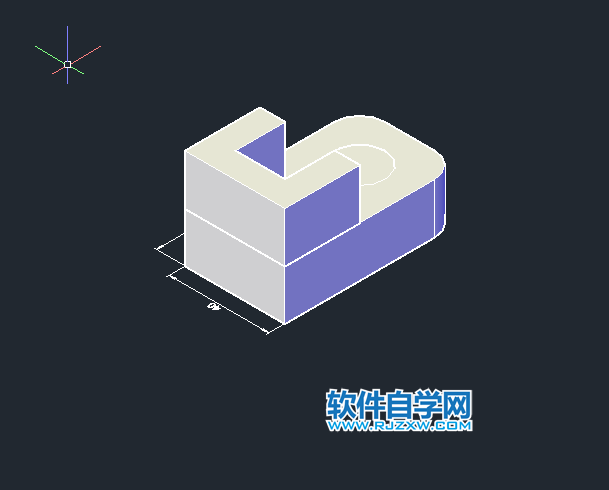

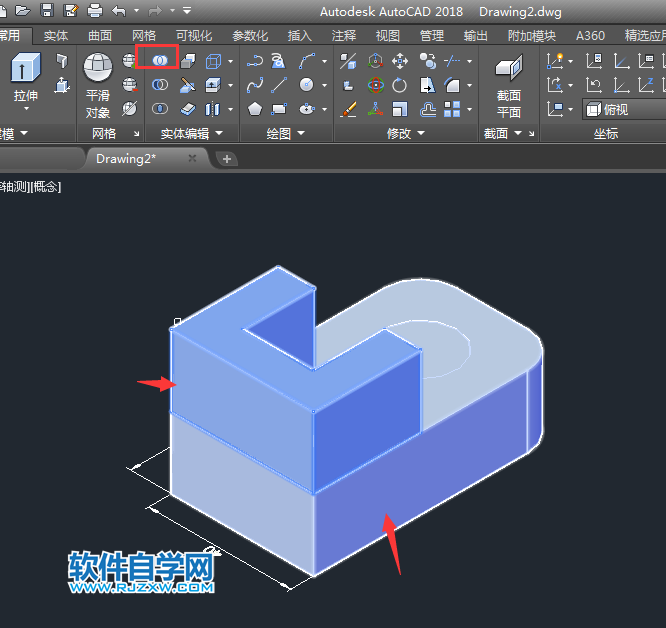

10、然后再使用并集進行合并,效果如下:

CAD倒角差集實體練習

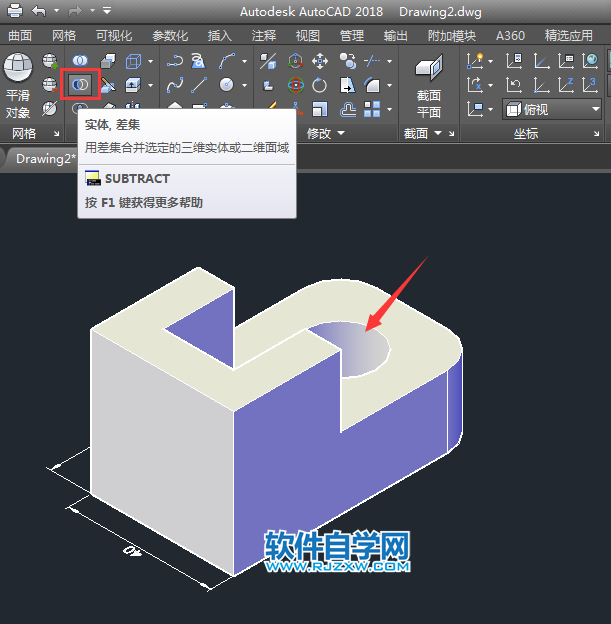

11、再使用差集工具,把圖形進行差集處理,效果如下:

CAD倒角差集實體練習

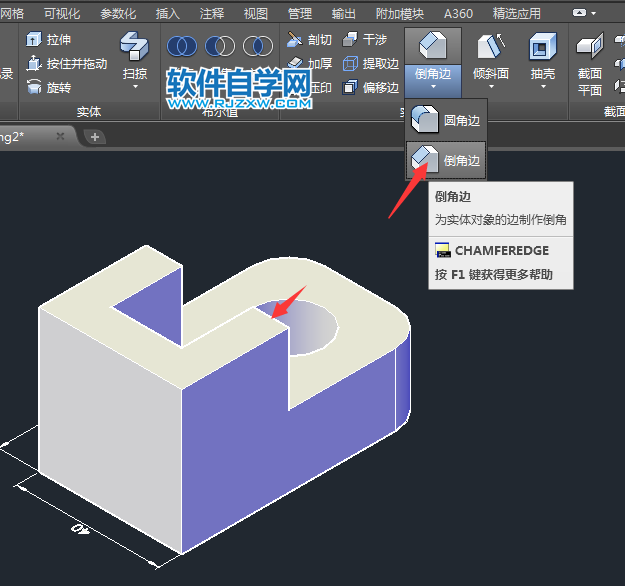

12、最后再使用倒角邊進行倒角,效果如下:

CAD倒角差集實體練習

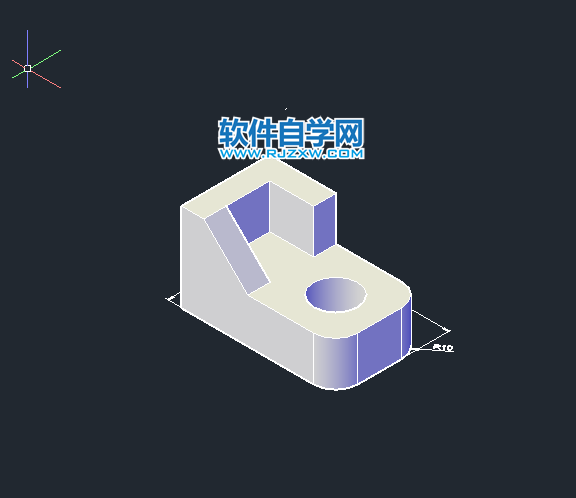

13、效果如下:

CAD倒角差集實體練習

以上就是CAD倒角差集實體練習,希望大家喜歡,請繼續關注好吧啦網。
