CAD用圓形工具畫圖練習

瀏覽:142日期:2023-11-25 10:20:07
下面給大家介紹的是CAD用圓形工具畫圖練習的方法,使用圓、直線、偏移工具來完成。具體繪制的方法如下:

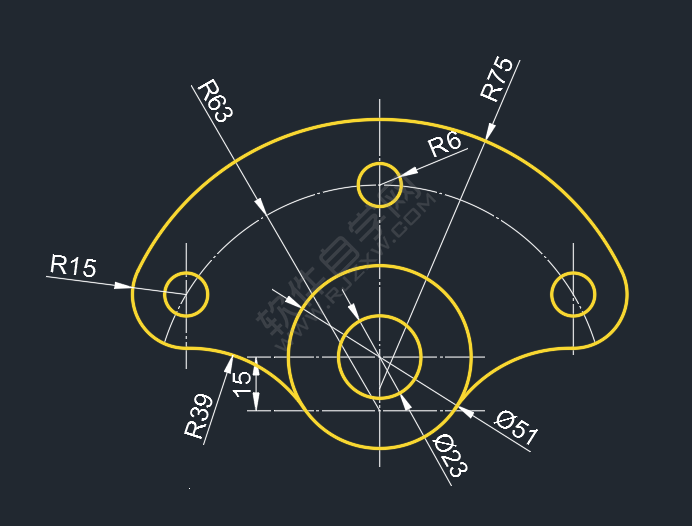

效果圖:

CAD用圓形工具畫圖練習

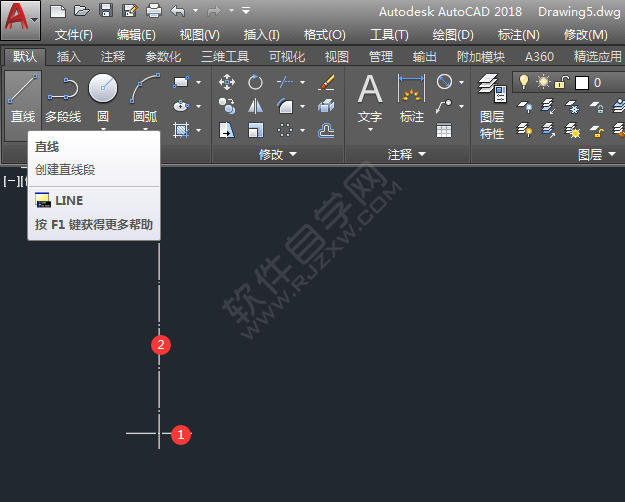

1、打開CAD軟件,創(chuàng)建二條直線段。如下圖所示:

CAD用圓形工具畫圖練習

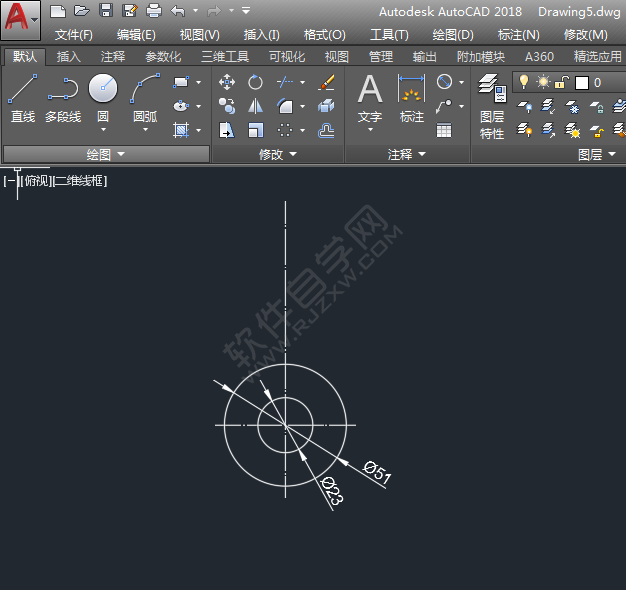

2、使用圓工具,繪制下面二個同心圓出來,效果如下:

CAD用圓形工具畫圖練習

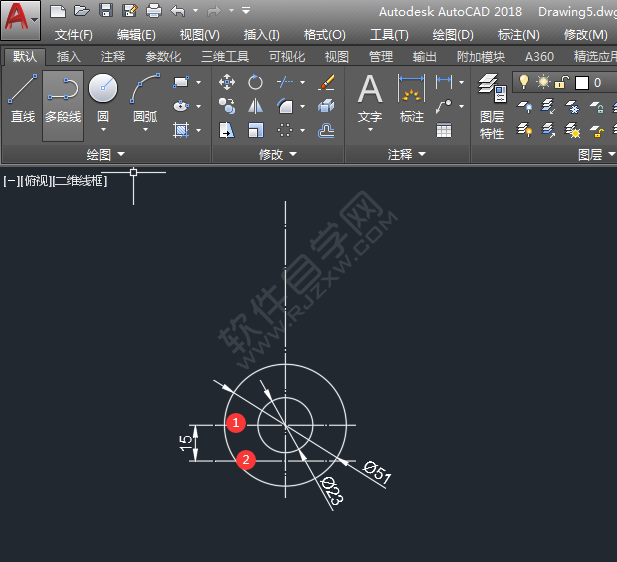

3、然后使用偏移工具,向下偏移15mm。

CAD用圓形工具畫圖練習

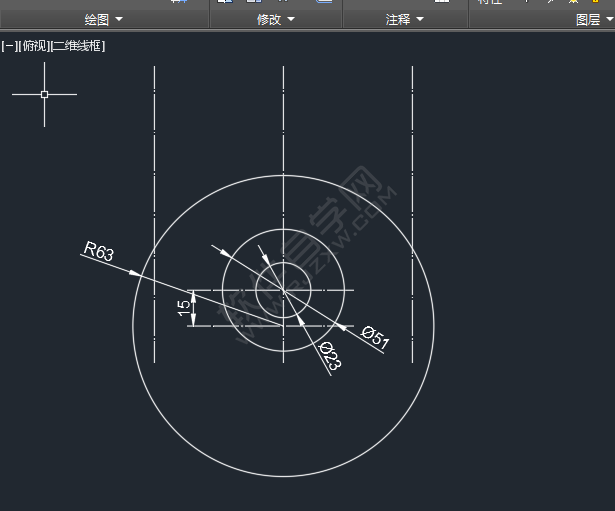

4、然后再進行偏移中間線,然后并繪制一個半徑為63的圓。效果如下:

CAD用圓形工具畫圖練習

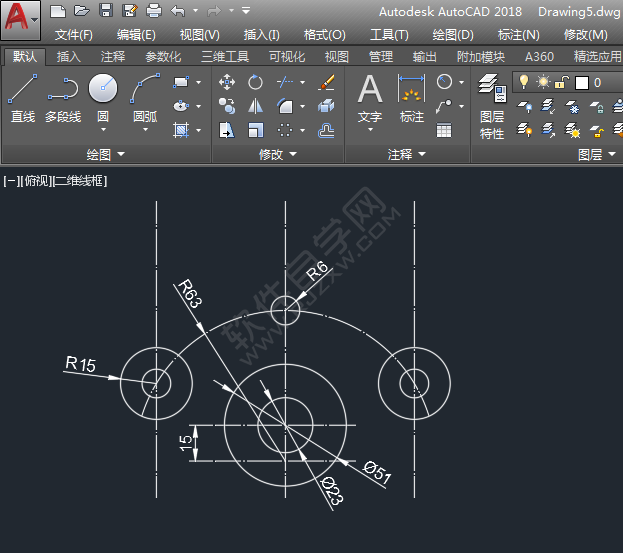

5、然后在交點上,繪制下面的小圓出來,如下圖所示:

CAD用圓形工具畫圖練習

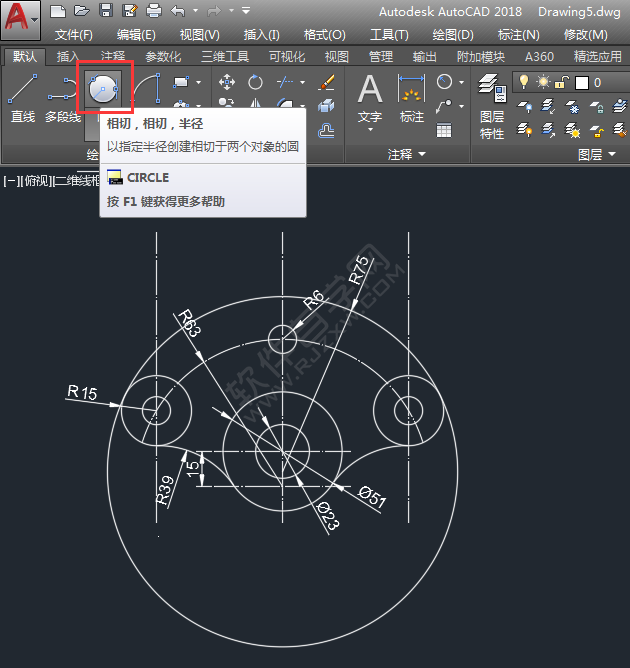

6、然后再繪制相切,相切,圓,并進行修剪。如下圖所示:

CAD用圓形工具畫圖練習

7、然后再繪制大的同心圓,效果如下:

CAD用圓形工具畫圖練習

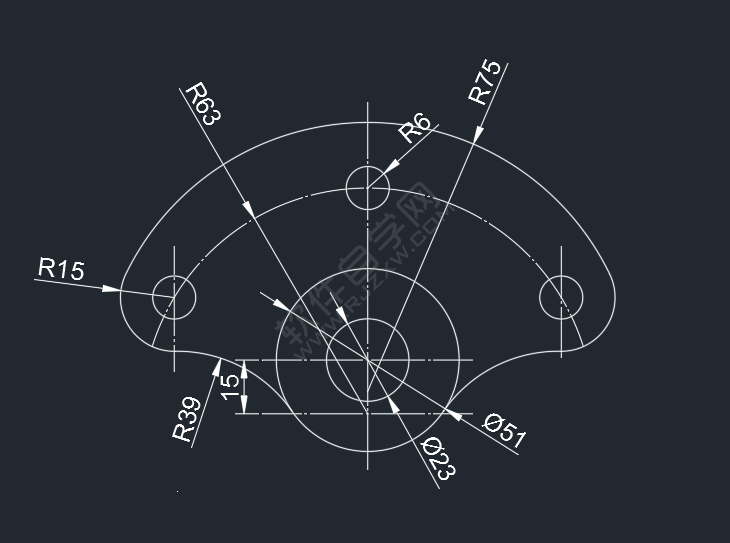

8、然后再使用修剪工具,修剪不要的部分。

CAD用圓形工具畫圖練習

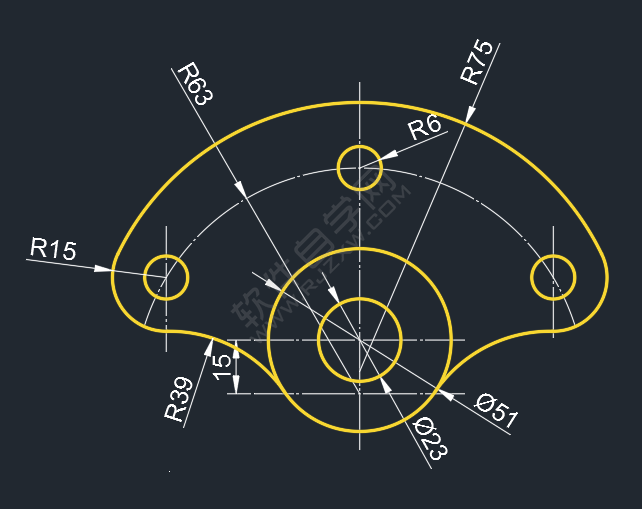

9、然后設置加粗,與黃色線性。效果如下:

CAD用圓形工具畫圖練習

以上就是CAD用圓形工具畫圖練習,希望大家喜歡,請繼續(xù)關注好吧啦網(wǎng)。
