下面給大家介紹的是CAD怎么畫套管補償器圖例的方法，具體畫法詳細步驟如下：

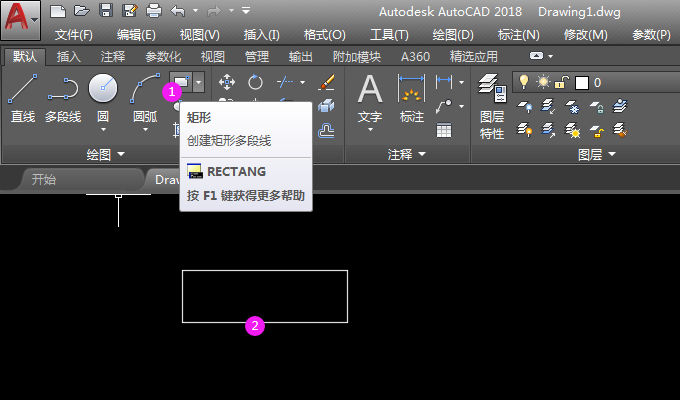

1、打開CAD2018,點擊矩形工具，繪制一個矩形如下圖所示：

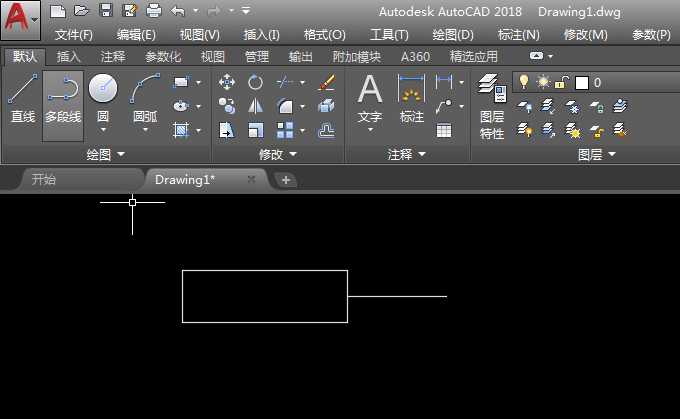

2、點擊直線工具，捕捉矩形右邊的中點，繪制一條直線。如下圖所示：

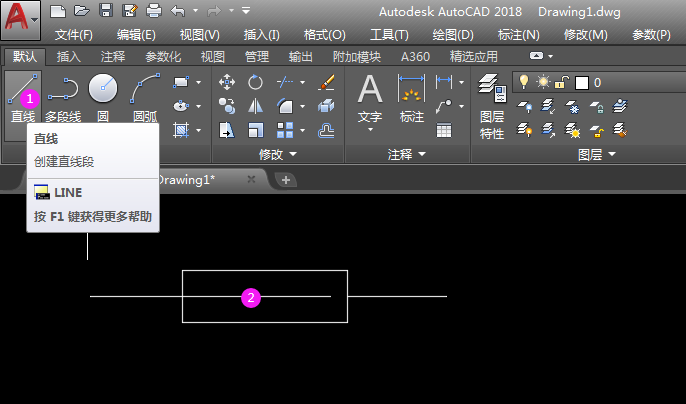

3、再使用直線工具，在矩形的中間繪制一條直線。

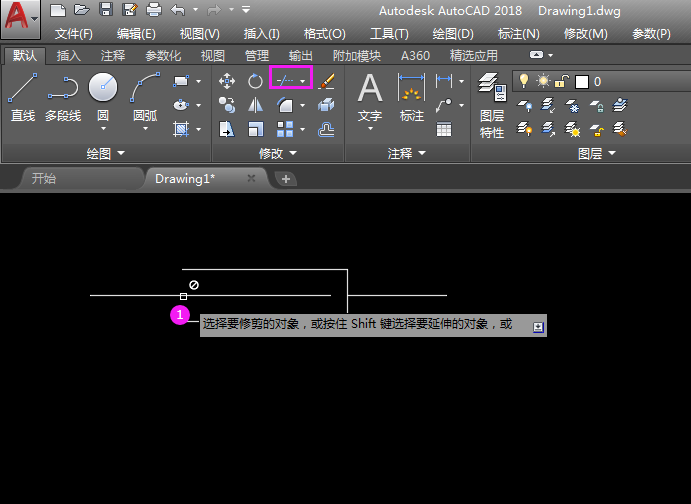

4、再使用修剪工具，把矩形的左邊線修剪掉。

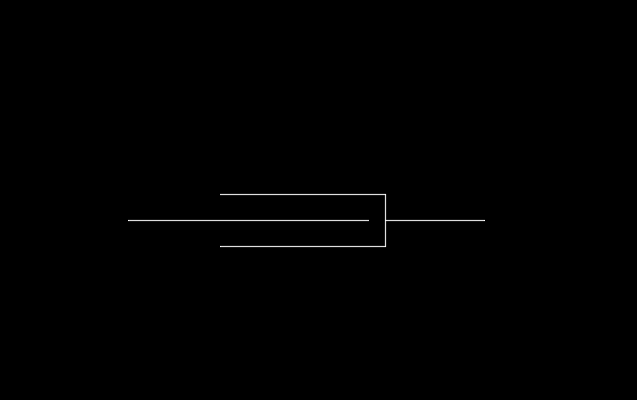

最后就完成了CAD套管補償器圖例
