CAD定壓差閥圖例的畫法

瀏覽:118日期:2023-11-24 15:39:00
下面給大家介紹的是CAD定壓差閥圖例的畫法,具體畫法操作步驟如下:

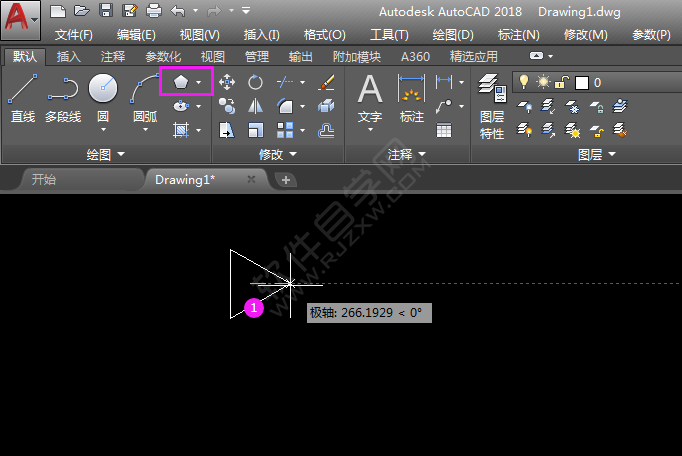

1、打開CAD2018軟件,使用多邊形工具,設置邊數(shù)為3,繪制一個三角形。效果如下:

CAD定壓差閥圖例的畫法

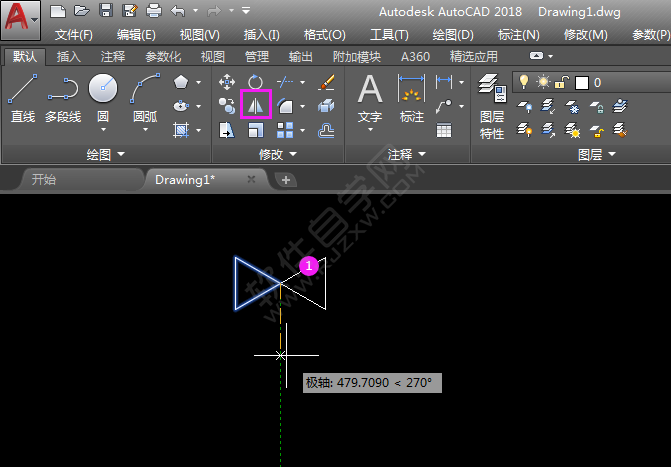

2、三角形繪制好后,使用鏡像工具繪制復制鏡像一份。

CAD定壓差閥圖例的畫法

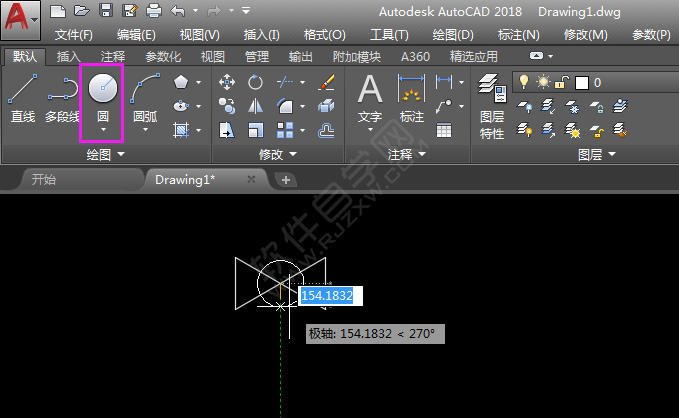

3、再使用圓工具,在中心點繪制一個小圓出來,效果如下:

CAD定壓差閥圖例的畫法

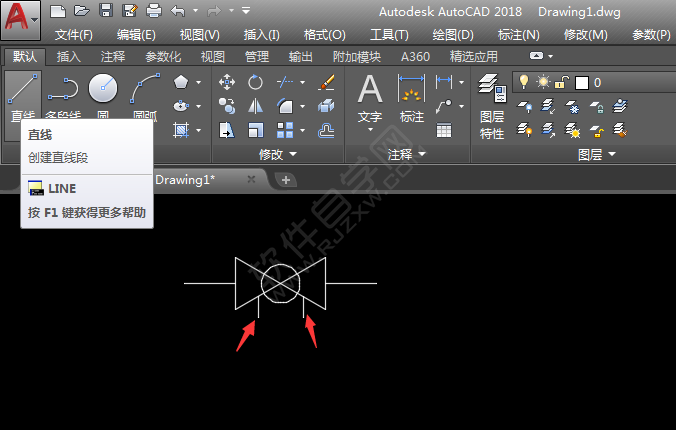

4、直線工具畫出兩邊的直線出來,效果如下:

CAD定壓差閥圖例的畫法

5、同樣的方法,再繪制下面兩條直線,效果如下:

CAD定壓差閥圖例的畫法

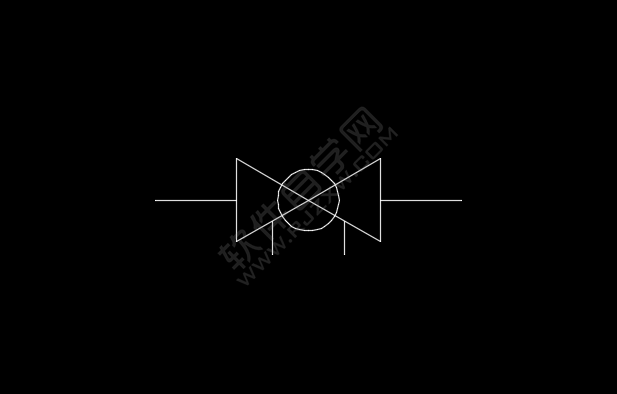

6、CAD定壓差閥圖例就完好了。

CAD定壓差閥圖例的畫法

以上就是CAD定壓差閥圖例的畫法,希望大家喜歡,請繼續(xù)關注好吧啦網(wǎng)。
