UGNX10.0創建自動判斷約束介紹

瀏覽:129日期:2023-11-21 18:17:32
在曲線構造期間,使用創建自動判斷約束選項打開自動判斷幾何約束。默認情況下,此選項是打開的,并且它會創建您在自動判斷約束和尺寸對話框中選擇的幾何約束。此選項的設置隨部件文件中的每個草圖一起存儲。

如果您關閉此選項,則可以在工作時使用幾何約束,但實際的幾何約束不存儲在您的草圖中。在以下情況下,請考慮關閉此選項:

您有一個較大且復雜的草圖,并且您不想存儲所有的幾何約束。

您想使用自己的幾何約束而不是使用 NX 自動判斷的幾何約束來記錄設計意圖。

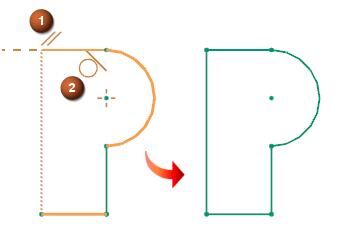

在以下示例中,創建自動判斷約束選項已關閉。在創建曲線期間,平行 (1) 幾何約束和相切 (2) 幾何約束均可用,但在完成曲線時,不會創建幾何約束。

UGNX10.0創建自動判斷約束介紹

提示

要在選擇曲線末端之前鎖定預覽的幾何約束,單擊鼠標中鍵。

要繪制草圖曲線而不創建幾何約束,按住 Alt 鍵以臨時禁用以下選項:

自動判斷約束選項

草圖輔助線

捕捉點

位于何處?

命令查找器

創建自動判斷約束 UGNX10.0創建自動判斷約束介紹

以上就是UGNX10.0創建自動判斷約束介紹,希望大家喜歡,請繼續關注好吧啦網。
