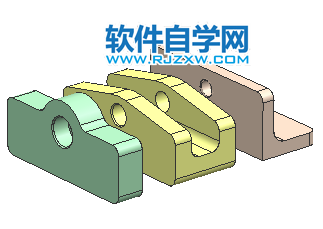

本例顯示如何創建一個孔系列特征，它穿過裝配中的三個部件。 第1步、選擇主頁選項卡→特征組→孔 。第2步、選擇上邊框條→選擇范圍列表→整個裝配，然后單擊創建部件間鏈接 。第3步、在孔對話框中，從類型列表中選擇孔系列。

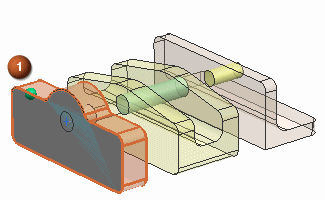

第4步、在圖形窗口中，單擊組件的近面作為起始面。

第5步、指定作為草圖平面的面

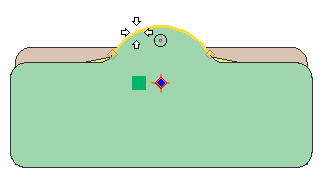

第6步、高亮顯示圓弧的邊并選擇圓弧中心。

第7步、指定圓弧中心

第8步、單擊確定。

第9步、單擊完成草圖。

第10步、在規格組中，指定起始、中間和終止孔尺寸的值。

起始體

中間體

結束體

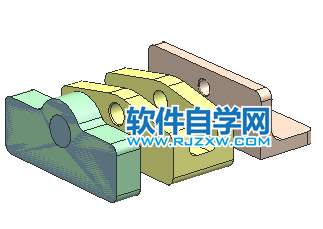

第11步、單擊確定以在裝配中創建孔系列特征。

第12步、鏈接的面覆蓋孔起點

第13步、要隱藏由孔系列創建的鏈接的面，在部件導航器中右鍵單擊鏈接的面并選擇隱藏。
