solidworks繪制三角輪子零件的方法
瀏覽：174日期：2023-11-18 14:45:07
下面給大家介紹的是solidworks繪制三角輪子零件的方法，具體繪制方法步驟如下：

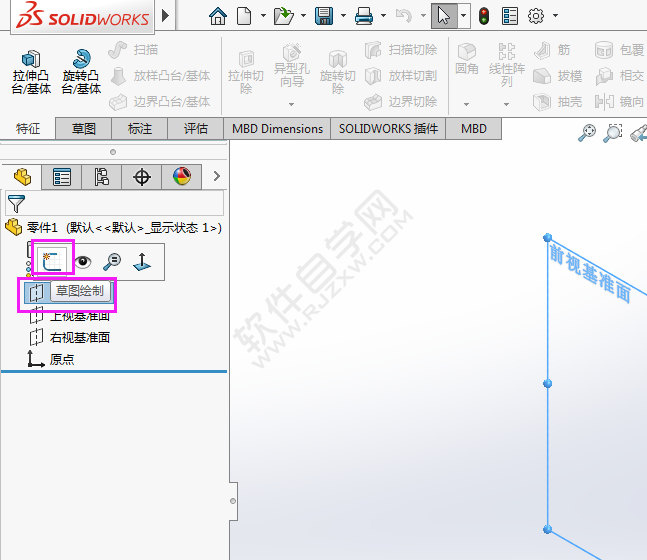

1、打開Solidworks軟件，新建零件，點擊前視基準面，點擊草圖繪制。
2、在前視基準面上，繪制下面的草圖出來。

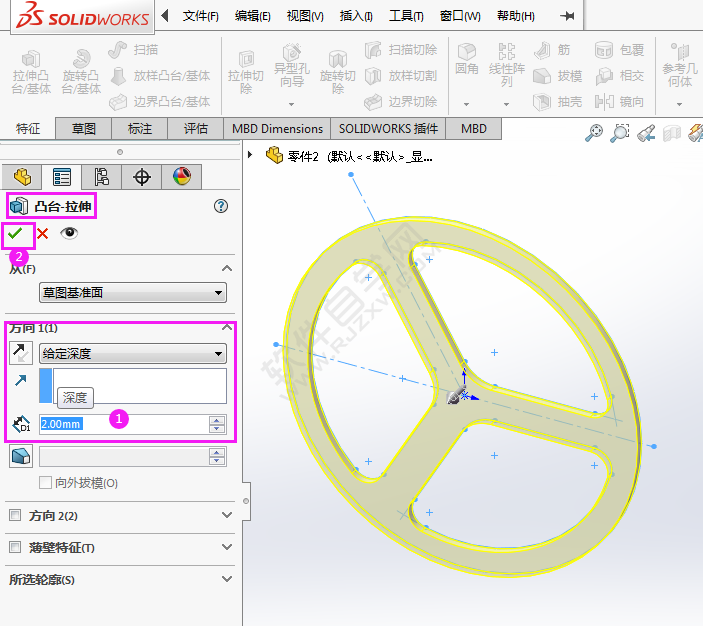

3、退出草圖，點擊特征里面的凸臺拉伸，設置給定深度為2mm。
4、點擊特征的拉伸凸臺，選擇零件面。效果如下圖：

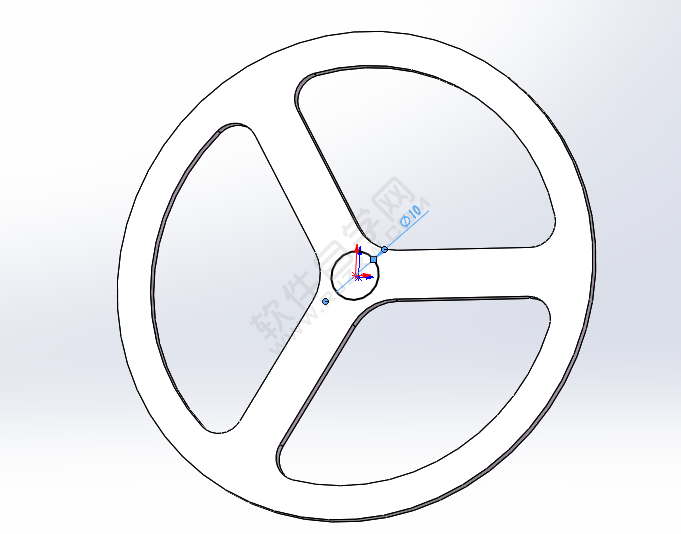

5、選擇中心點，繪制一個直徑10mm的小圓。
6、退出草圖，設置深度為2mm，點擊確定。
7、同樣的在實體面上，繪制直徑為7mm的圓，效果如下：
以上就是solidworks繪制三角輪子零件的方法，希望大家喜歡，請繼續關注好吧啦網。
