利用solidworks周邊圓畫圖練習

瀏覽:168日期:2023-11-18 14:08:41
下面給大家介紹的是利用solidworks周邊圓畫圖練習的方法,具體操作步驟如下:

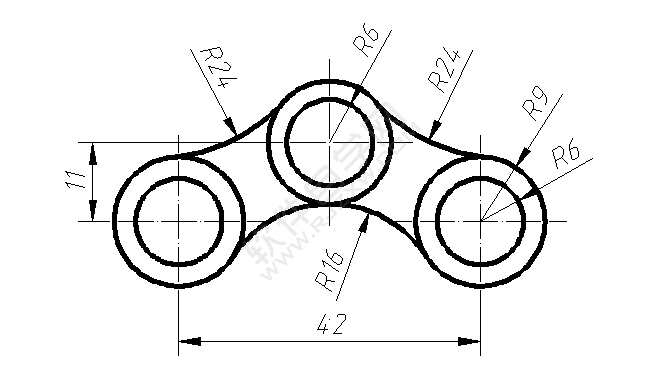

效果圖:

利用solidworks周邊圓畫圖練習

1、打開軟件,新建零件,點擊直線工具。設置作為構造線,中心線。

利用solidworks周邊圓畫圖練習

2、繪制下面的構造線出來,效果如下:

利用solidworks周邊圓畫圖練習

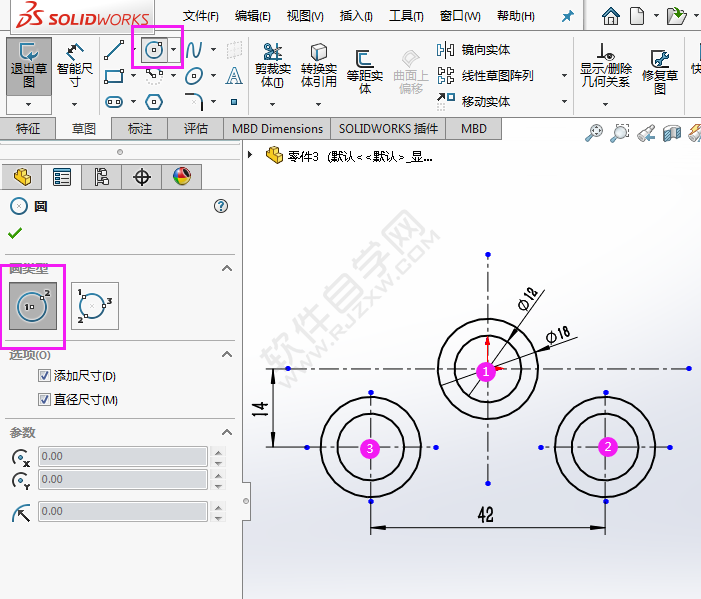

3、點擊圓工具,在相關的交點上,繪制下面的直徑12與18mm的圓形出來,效果如下:

利用solidworks周邊圓畫圖練習

4、同樣使用周邊圓,繪制下面的周邊圓。

利用solidworks周邊圓畫圖練習

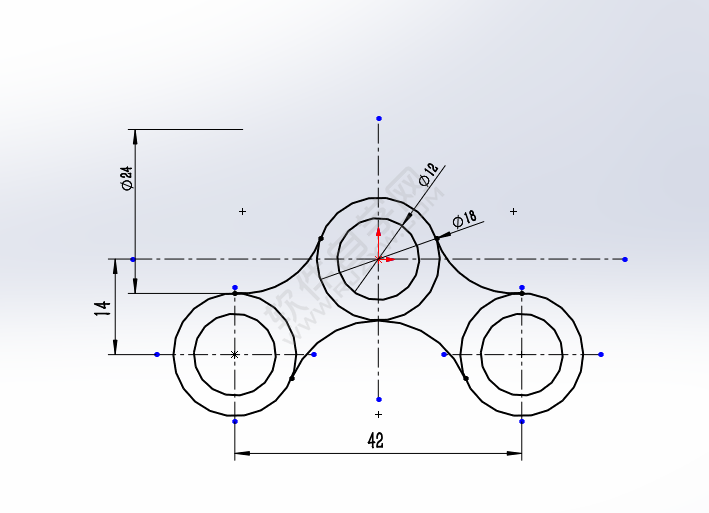

5、繪制好后,再進行智能尺寸為24mm。效果如下:

利用solidworks周邊圓畫圖練習

6、同樣的方法,繪制另外二個周邊圓出來。效果如下:

利用solidworks周邊圓畫圖練習

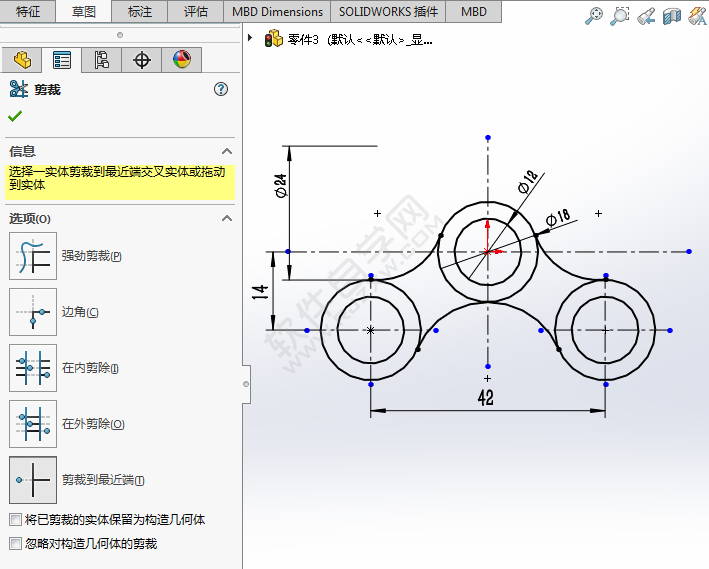

7、然后再使用剪裁到最近端工具,把不要的修剪掉。

利用solidworks周邊圓畫圖練習

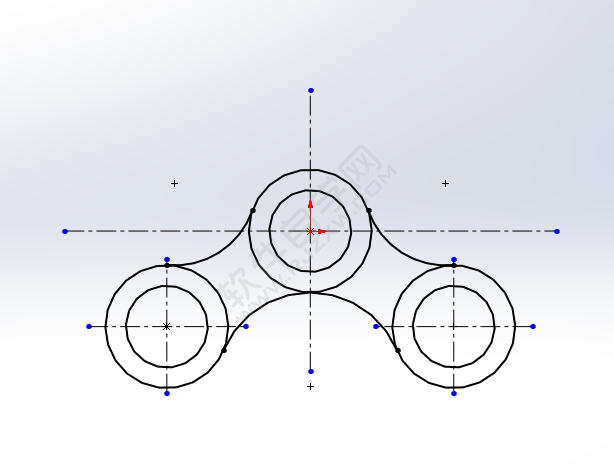

8、修剪后的效果。

利用solidworks周邊圓畫圖練習

9、然后保存草圖出來。

利用solidworks周邊圓畫圖練習

以上就是利用solidworks周邊圓畫圖練習,希望大家喜歡,請繼續關注好吧啦網。
