利用solidworks多邊形畫圖練習

瀏覽:195日期:2023-11-18 13:49:49
下面給大家介紹的是利用solidworks多邊形畫圖練習的方法,具體畫法步驟如下:

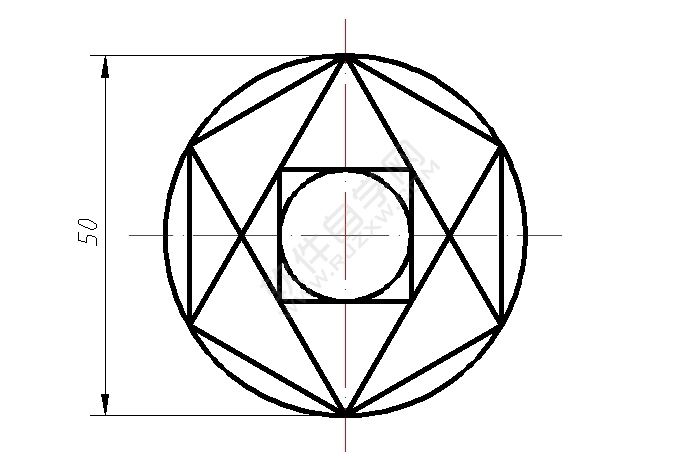

效果圖:

利用solidworks多邊形畫圖練習

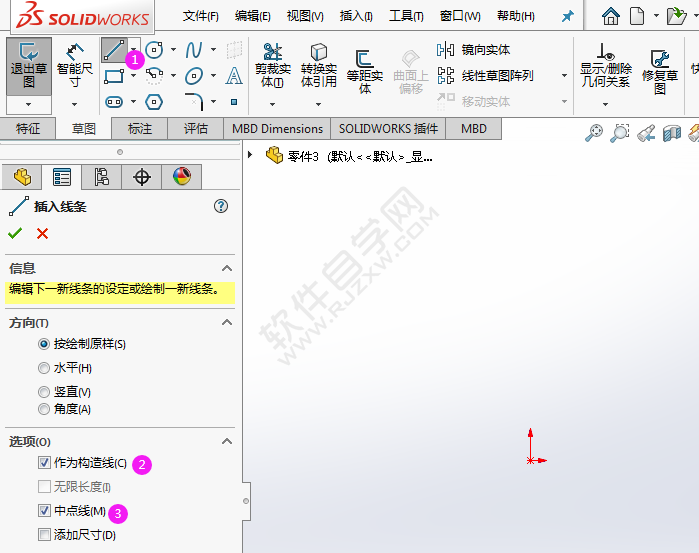

1、打開SW軟件,新建零件,點擊直線工具,設置作為構造線,選中點線。

利用solidworks多邊形畫圖練習

2、繪制下面的垂直與水平的直線出來。

利用solidworks多邊形畫圖練習

3、點擊圓工具,繪制一個圓形出來,大小為R50。

利用solidworks多邊形畫圖練習

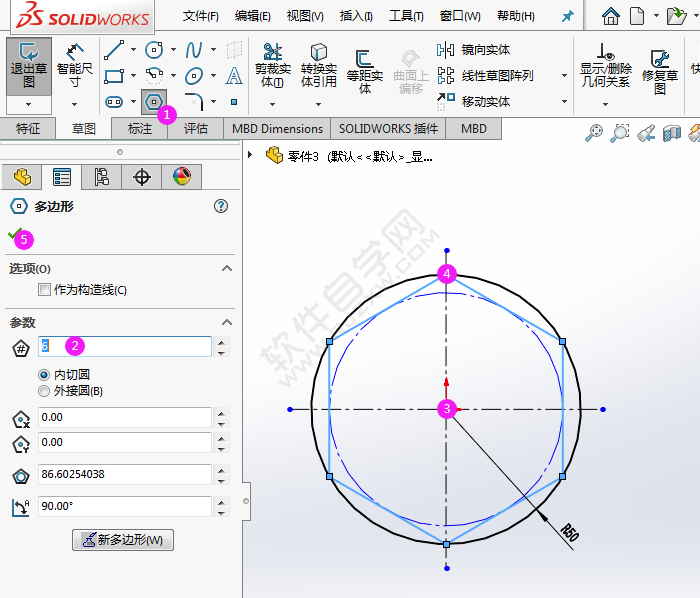

4、點擊多邊形工具,設置參數為6,繪制六邊形出來,點擊確定。

利用solidworks多邊形畫圖練習

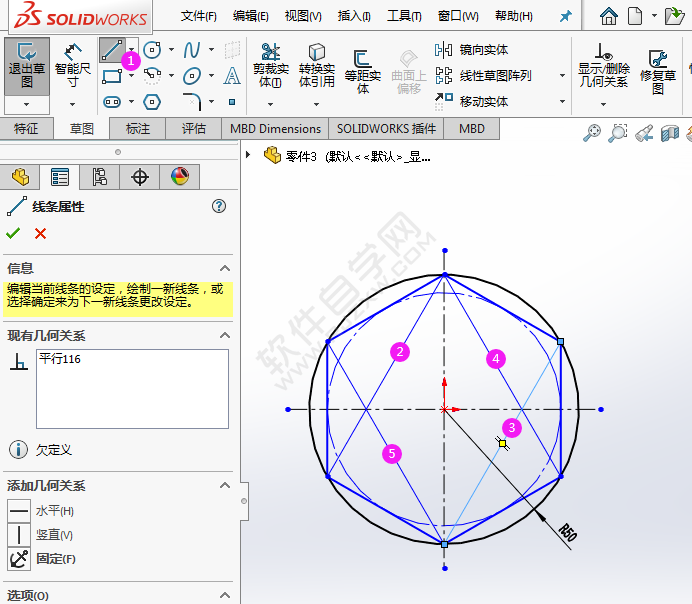

5、再使用直線工具,繪制斜線出來,效果如下:

利用solidworks多邊形畫圖練習

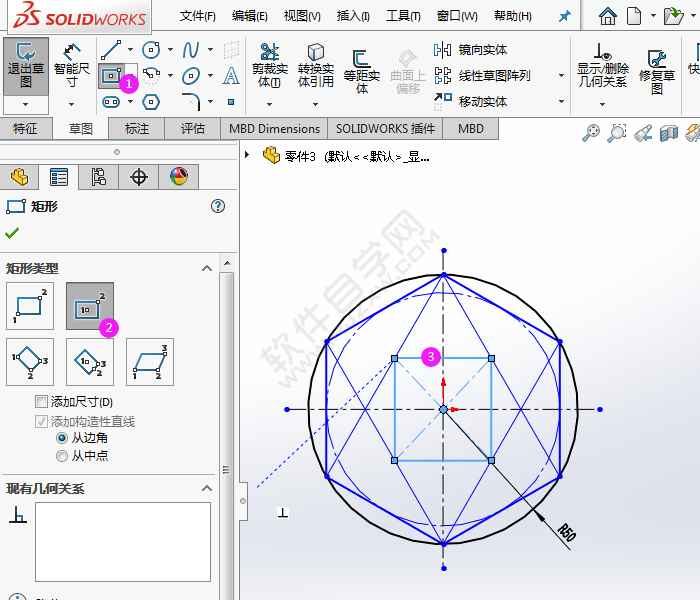

6、同樣的方法,使用中心矩形出來。效果如下:

利用solidworks多邊形畫圖練習

7、然后選中所有邊,設置相等,點擊確定。

利用solidworks多邊形畫圖練習

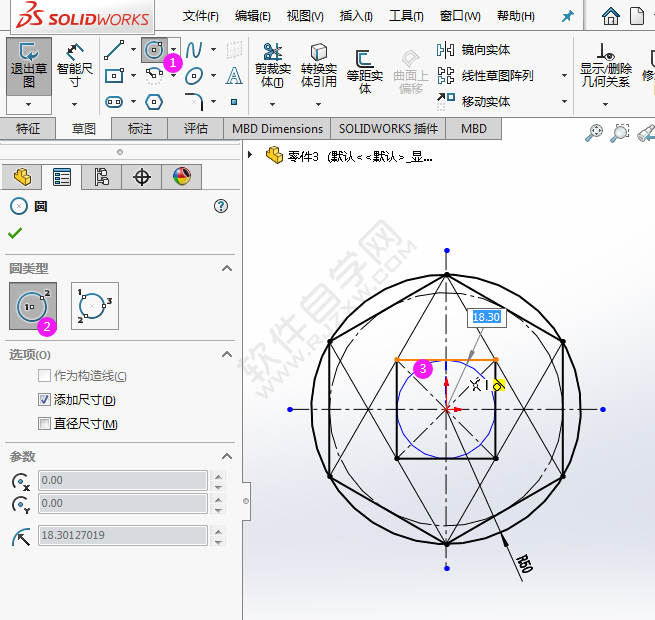

8、然后再繪制一個圓形出來,效果如下:

利用solidworks多邊形畫圖練習

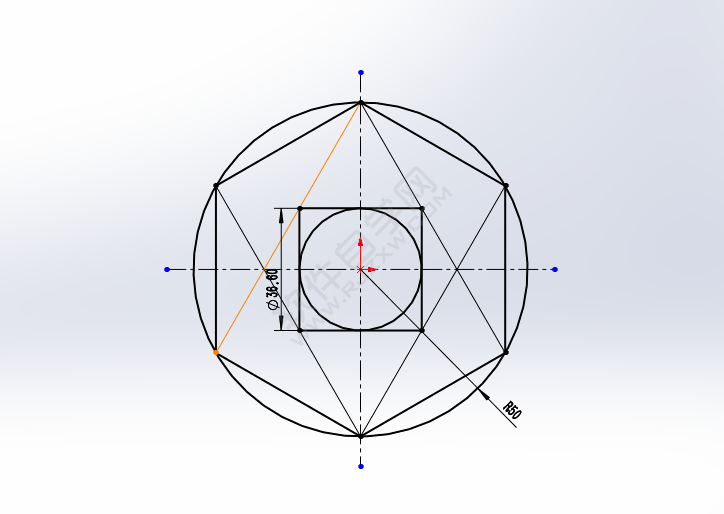

9、這樣一個簡單的平面圖就繪制好了。

利用solidworks多邊形畫圖練習

以上就是利用solidworks多邊形畫圖練習,希望大家喜歡,請繼續關注好吧啦網。
