易拉罐拉環鈑金零件怎么用SolidWorks畫

瀏覽:154日期:2023-11-17 11:37:16
下面給大家介紹的是易拉罐拉環鈑金零件怎么用SolidWorks畫的方法,具體操作步驟如下:

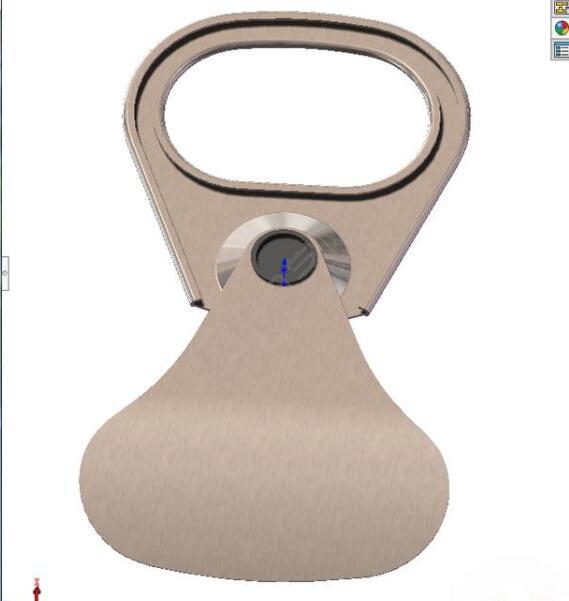

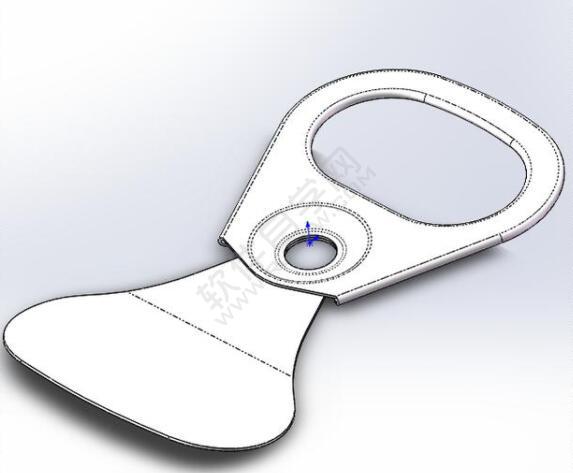

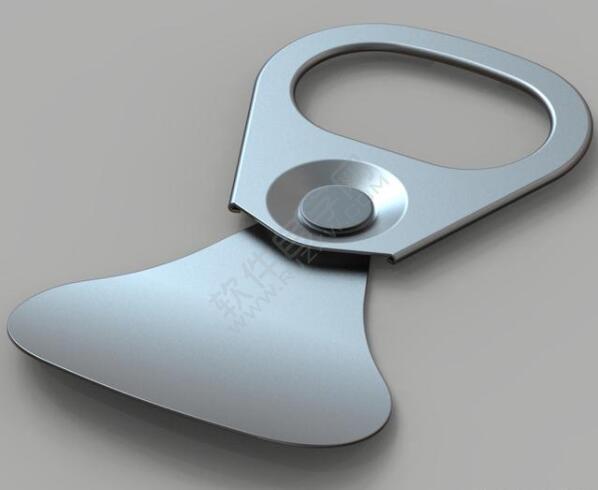

效果圖:

易拉罐拉環鈑金零件怎么用SolidWorks畫

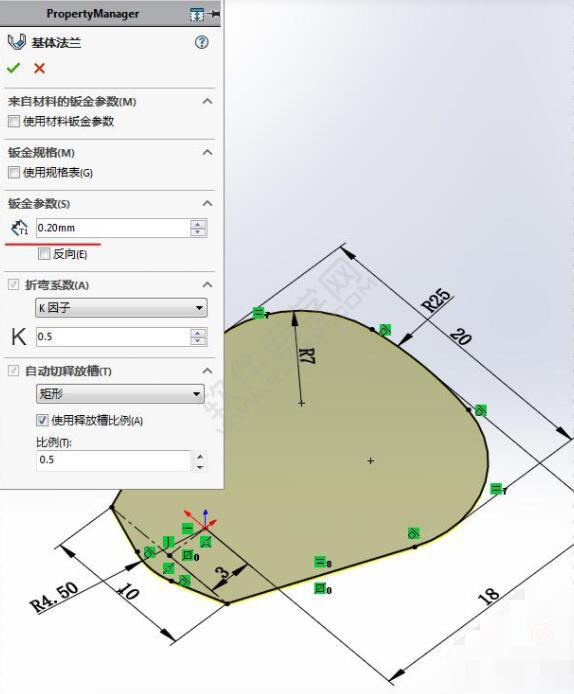

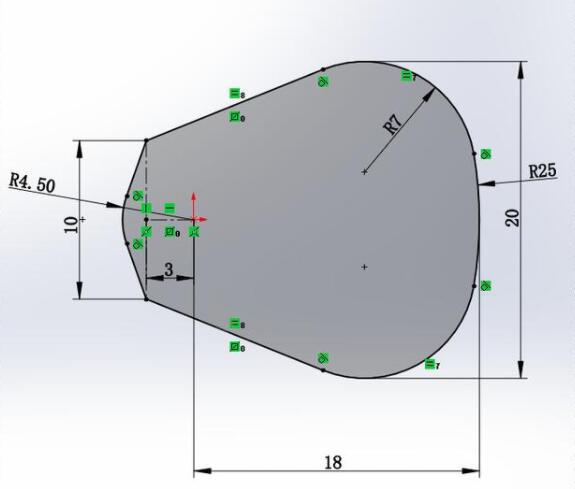

1、打開Solidworks軟件,在上視基準面上繪制草圖。

易拉罐拉環鈑金零件怎么用SolidWorks畫

2、然后創建基體法蘭。效果如下:

易拉罐拉環鈑金零件怎么用SolidWorks畫

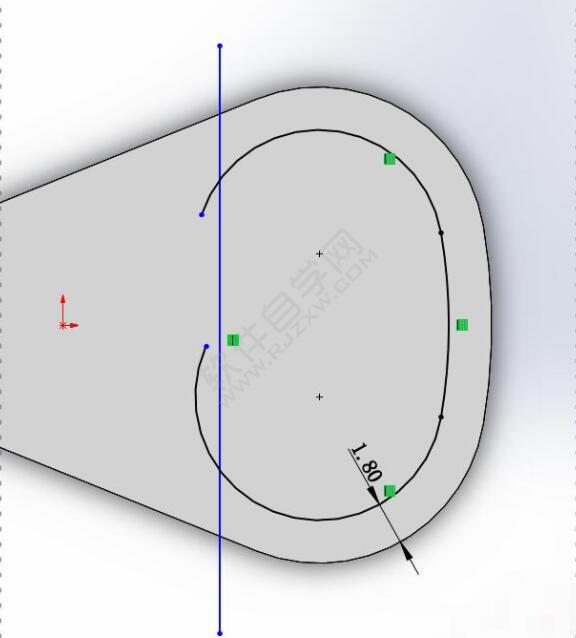

3、然后在上視基準面上,繪制下面的草圖出來。

易拉罐拉環鈑金零件怎么用SolidWorks畫

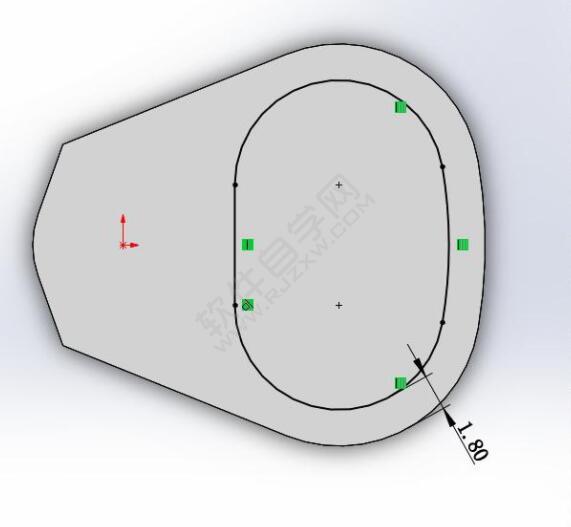

4、然后再修改一下草圖。

易拉罐拉環鈑金零件怎么用SolidWorks畫

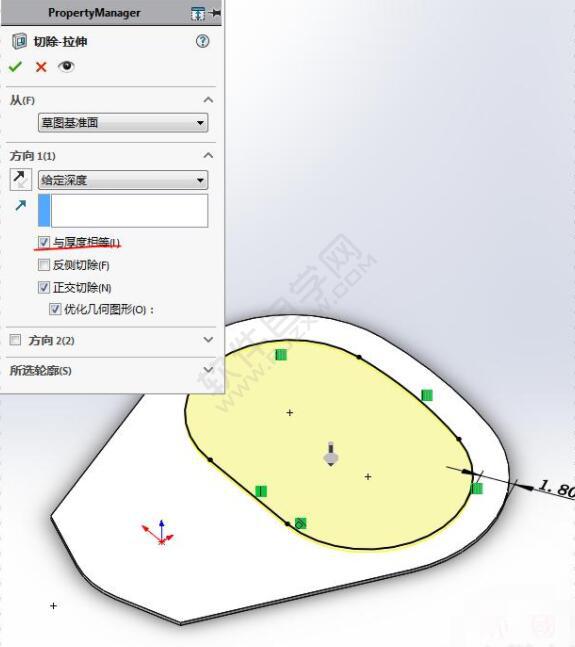

5、然后設置拉伸切除。效果如下:

易拉罐拉環鈑金零件怎么用SolidWorks畫

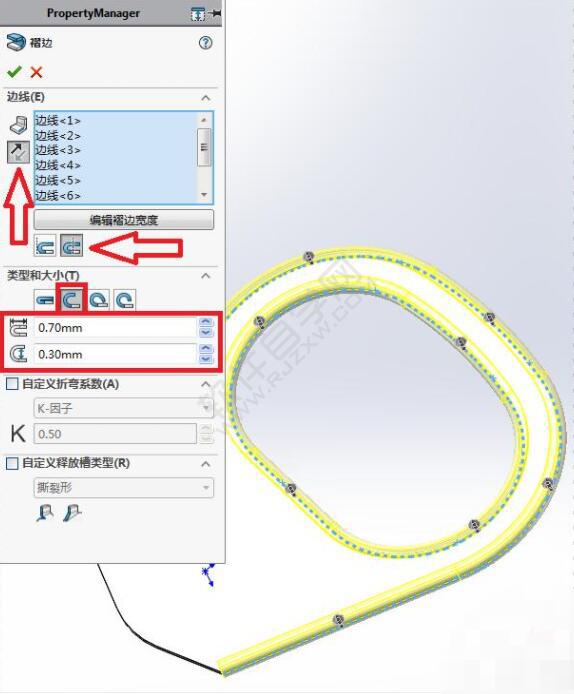

6、選擇鈑金的邊,設置褶邊。參數如下:

易拉罐拉環鈑金零件怎么用SolidWorks畫

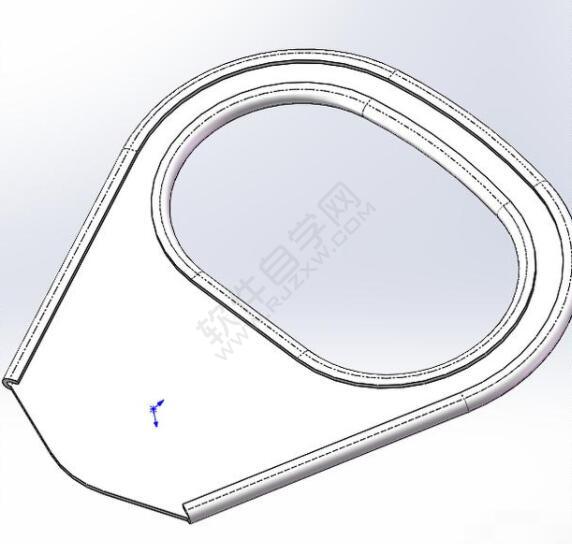

7、效果如下:

易拉罐拉環鈑金零件怎么用SolidWorks畫

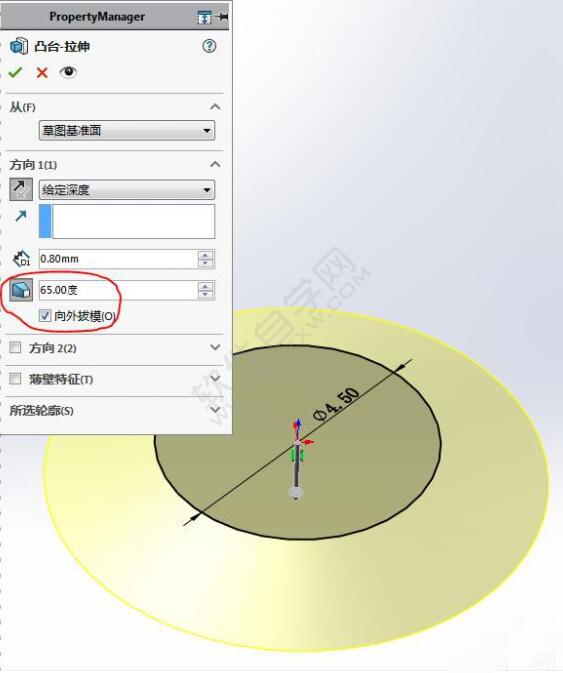

8、繪制一個小圓4.5mm,拉抻設置向外撥模65度。

易拉罐拉環鈑金零件怎么用SolidWorks畫

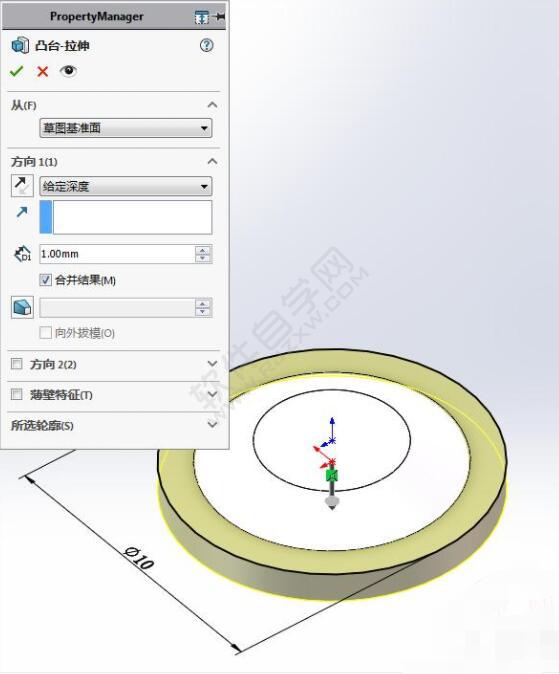

9、再繪制一個大圓,設置拉伸凸臺,效果如下:

易拉罐拉環鈑金零件怎么用SolidWorks畫

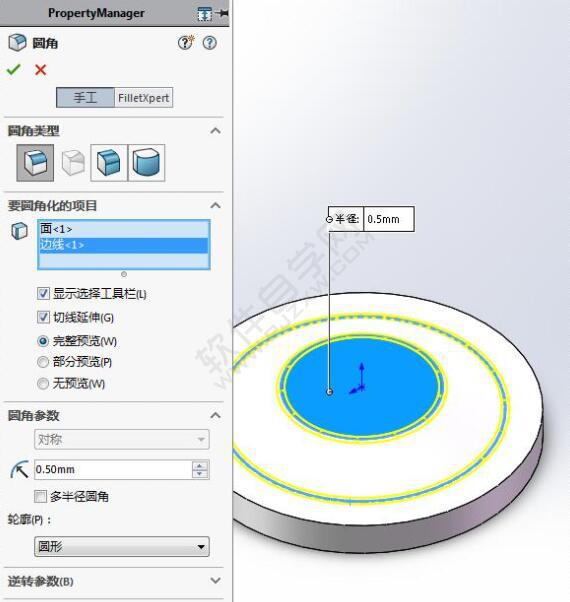

10、然后給邊線進行倒圓角處理。

易拉罐拉環鈑金零件怎么用SolidWorks畫

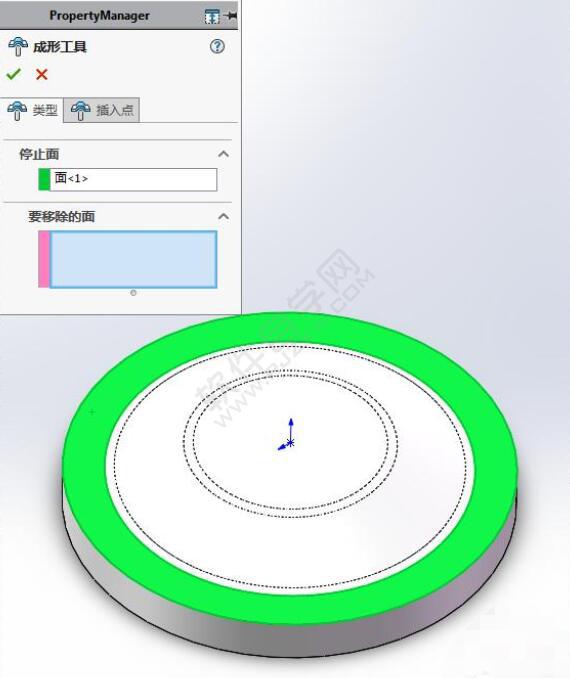

11、然后設置成成形工具。

易拉罐拉環鈑金零件怎么用SolidWorks畫

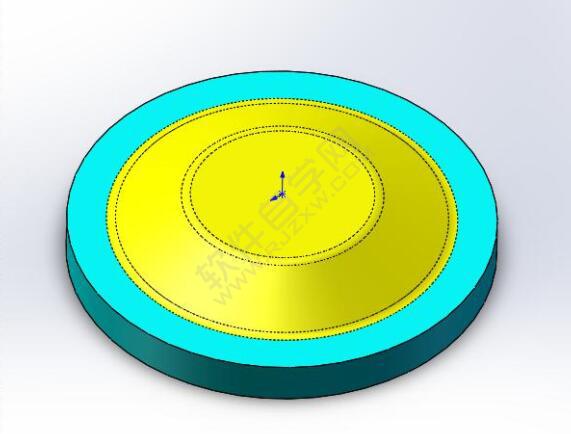

12、效果如下:

易拉罐拉環鈑金零件怎么用SolidWorks畫

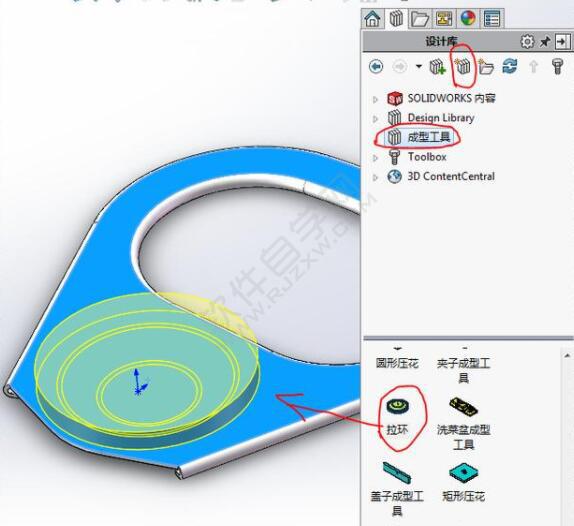

13、然后把成形工具插入到鈑金面上。

易拉罐拉環鈑金零件怎么用SolidWorks畫

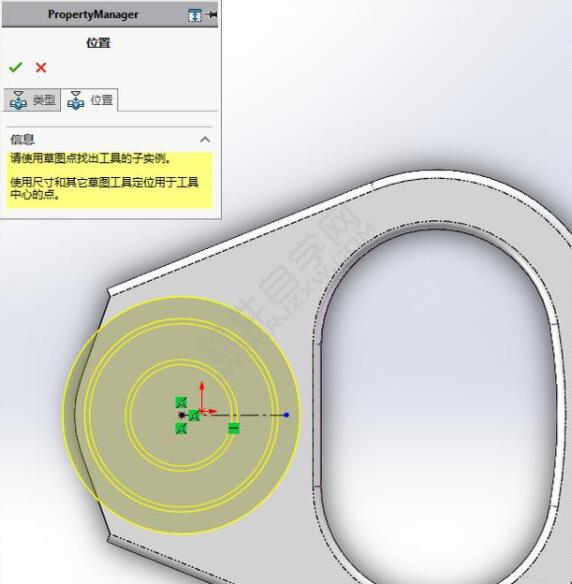

14、然后設置位置。

易拉罐拉環鈑金零件怎么用SolidWorks畫

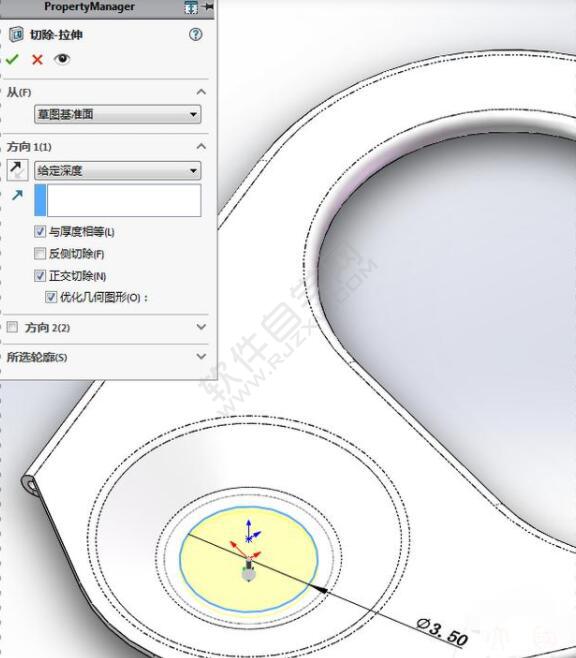

15、切除拉伸的大小。效果如下:

易拉罐拉環鈑金零件怎么用SolidWorks畫

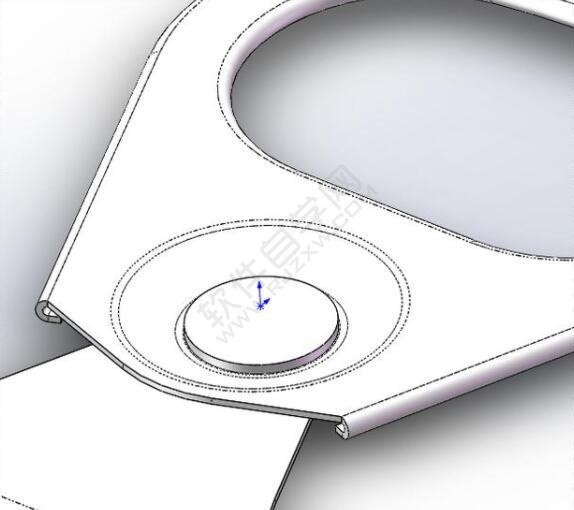

16、這樣鈑金壓孔效果出來了。

易拉罐拉環鈑金零件怎么用SolidWorks畫

17、在前視基視圖,繪制下面的曲線。

易拉罐拉環鈑金零件怎么用SolidWorks畫

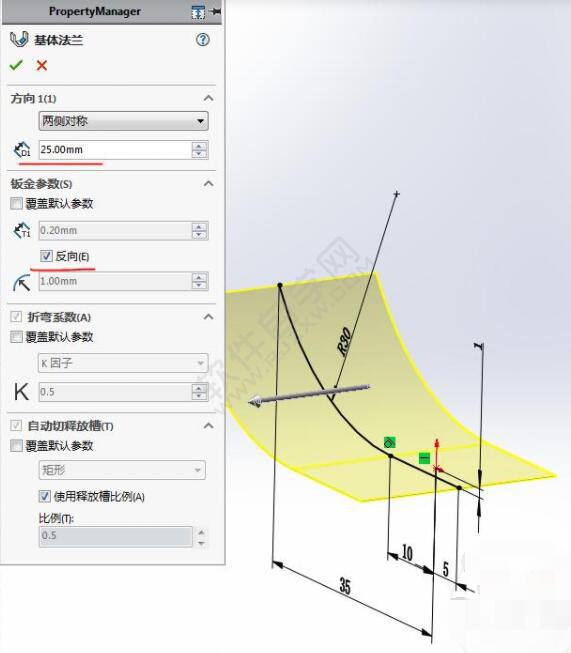

18、然后進行基體法蘭設置,效果如下:

易拉罐拉環鈑金零件怎么用SolidWorks畫

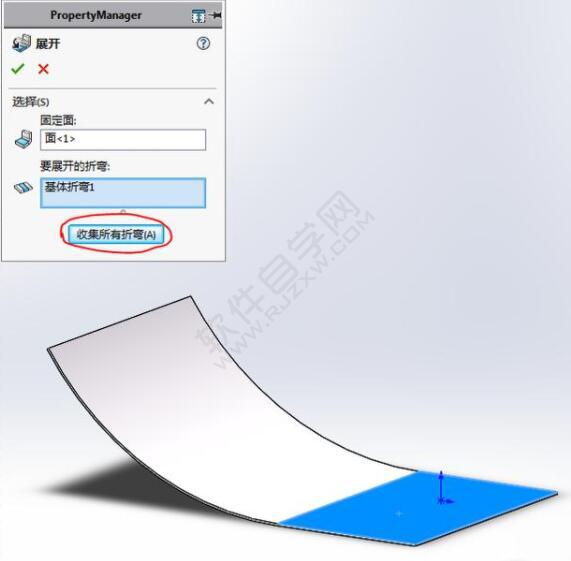

19、然后進行鈑金展開。

易拉罐拉環鈑金零件怎么用SolidWorks畫

20、然后在上面,繪制草圖。

易拉罐拉環鈑金零件怎么用SolidWorks畫

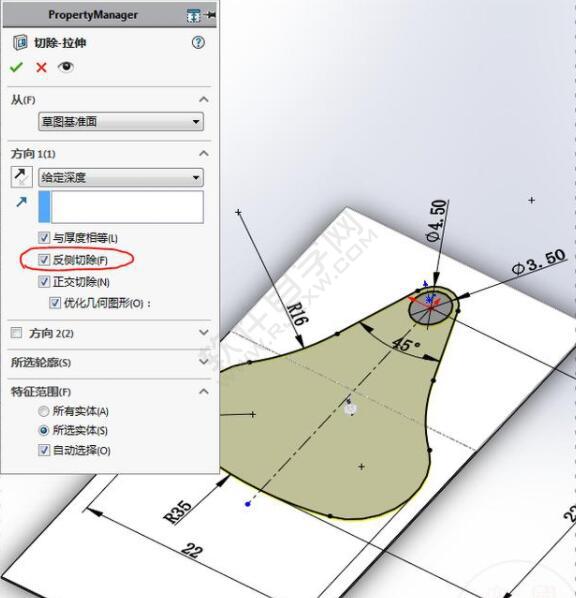

21、然后進行拉伸切除,參數如下:

易拉罐拉環鈑金零件怎么用SolidWorks畫

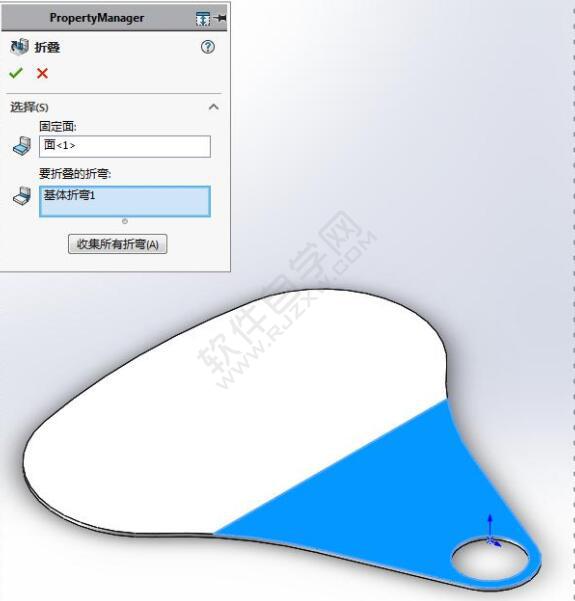

22、然后設置回折疊效果。

易拉罐拉環鈑金零件怎么用SolidWorks畫

23、這樣的大體產品設置出來了。

易拉罐拉環鈑金零件怎么用SolidWorks畫

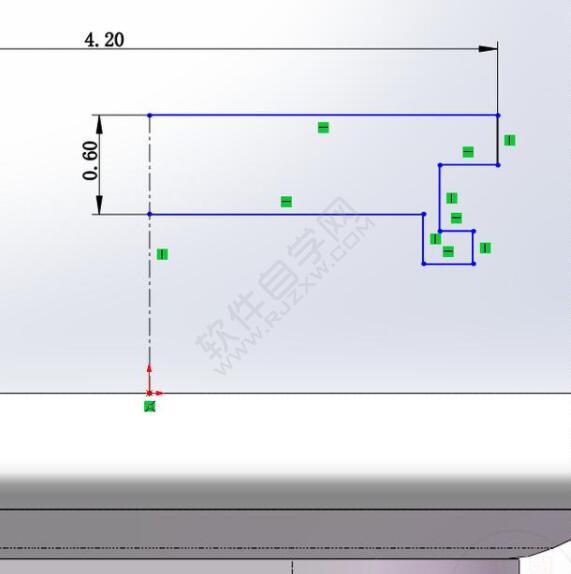

24、然后在右視基準面上,繪制下面的旋轉草圖。

易拉罐拉環鈑金零件怎么用SolidWorks畫

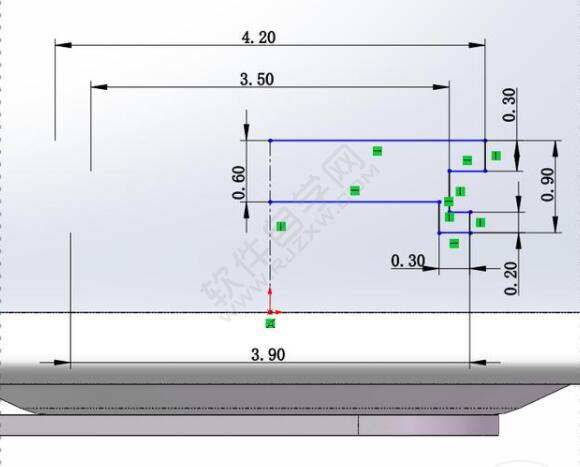

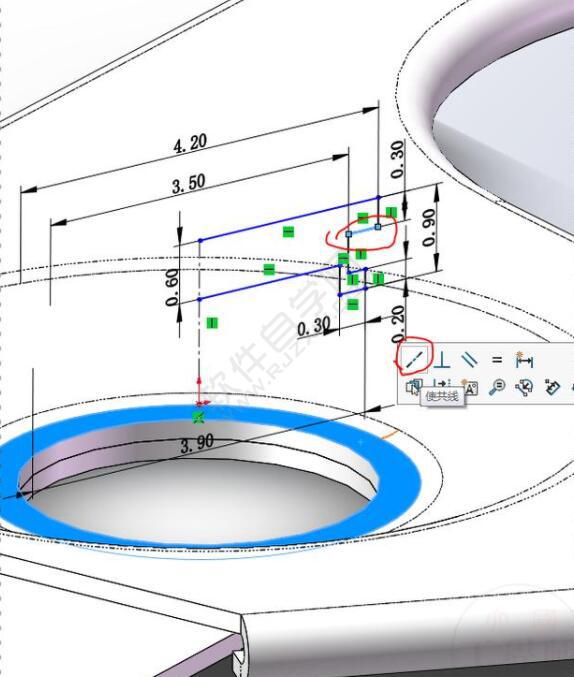

25、然后進行尺寸約束標注。效果如下:

易拉罐拉環鈑金零件怎么用SolidWorks畫

26、然后再進行設置約束。

易拉罐拉環鈑金零件怎么用SolidWorks畫

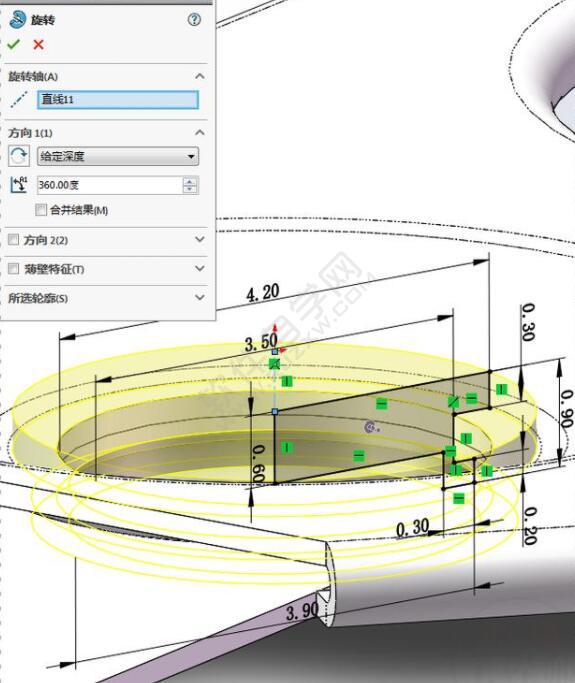

27、然后設置旋轉特征,效果如下:

易拉罐拉環鈑金零件怎么用SolidWorks畫

28、效果如下:

易拉罐拉環鈑金零件怎么用SolidWorks畫

29、最后效果就完成了。

易拉罐拉環鈑金零件怎么用SolidWorks畫

以上就是易拉罐拉環鈑金零件怎么用SolidWorks畫,希望大家喜歡,請繼續關注好吧啦網。
